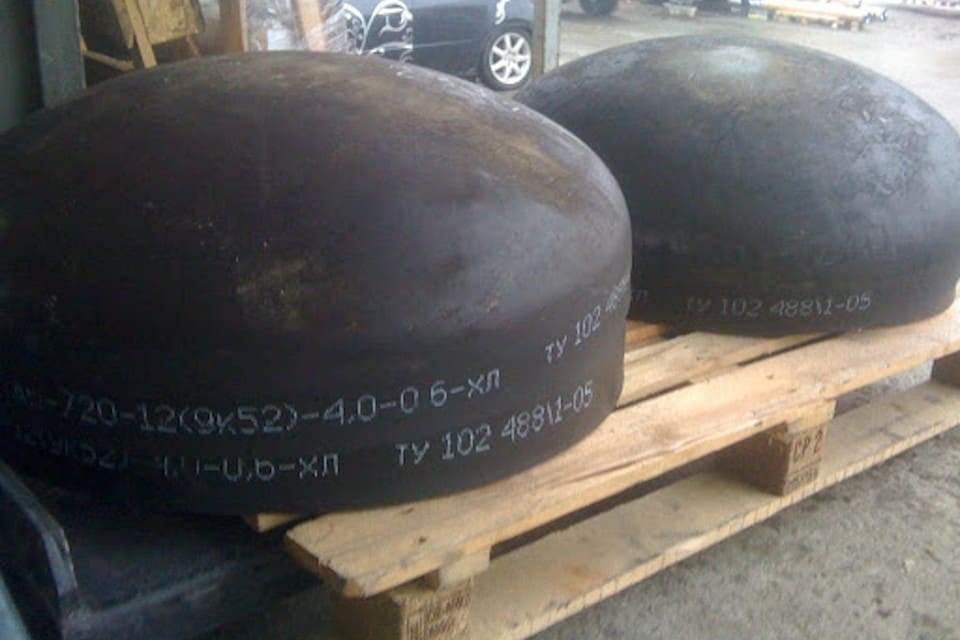

Заглушки днища штампованные ТУ 102-488-05
Заглушки днища штампованные ТУ 102-488-05 – бесшовные приварные элементы трубопроводов, произведенные из углеродистой и низколегированной стали (листового металла) методом горячей штамповки с последующей отбортовкой. Они используются для герметичного закупоривания концевых отверстий труб. Стальные детали крепятся к трубопроводной системе с помощью сварочного шва. Штампованные заглушки подходят для эксплуатации в условиях холодного климата. Предназначены для нефтяных и технологических трубопроводов различного назначения.
Производство стальных деталей трубопровода ТУ 102-488-05 полностью отлажено, регламентируется государственными, отраслевыми стандартами и техническими условиями. Используются прочные марки проката с повышенной коррозионной стойкостью и хладостойкостью, осуществляется гидроштамповка, резка, снимаются остаточные напряжения, производится термообработка, маркировка и упаковка готовой продукции. На всех этапах изготовления проводится межоперационный контроль качества на соответствие требованиям. Это гарантирует высокую прочность, стойкость к коррозии и пониженным температурам продукции.
Для днища штампованного ТУ 102-488-05 диаметром 1020 мм, класса прочности К52, с толщиной присоединительной кромки 21 мм, на рабочее давление 7,5 МПа при коэффициенте условий работы m=0,6, для климатического исполнения У, изготовленного по ТУ 102-488-05:
Того же, класса прочности 60 для УХЛ:
То же, по ТУ 102-488-95 (в скобках – толщина стенки и класс прочности присоединяемой трубы):
По договоренности с заказчиком днища могут изготавливаться по индивидуальным параметрам (давление, коэффициент условий работы). Днища могут поставляться с наружным изоляционным покрытием по ТУ 1469-002-04834179-2001, ТУ1469-004-04834179-2002. Для изготовления днищ применяются стали марок 10Г2ФБЮ и 10Г2СФБ. Коэффициенты надежности по материалу К1 приняты: для К52 равным 1,4; для К60 равным 1,34.
| № | Номинал ьный диаметр | Наружный диаметр DH (см. прил.1) | Размеры, мм. | Условия применения (давление — коэффициент условий работы) для днищ класса прочности | Толщина стенки присоединяемой трубы для днищ класса прочности | масса, кг | Тип стыковки с трубой | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | h, не менее | S | K52 | K60 | K52 | K60 | |||||
| 1 | 530 | 530 | 157 | 25 | 15 | 10-0,6 | 10-0,6 | 15 | 14 | 38 | 1,2 |
| 2 | 16 | 10-0,6 | 10-0,6 | 15 | 16 | 41 | 1,2 | ||||
| 3 | 720 | 720 | 220 | 40 | 13 | 7,5-0,75 5,6-0,6 | 7,5…8,5-0,75 6,4-0,6 | 13 12 | 12 | 64 | 1,2 |
| 4 | 17 | 7,5-0,6 | 8,5-0,6; 10-0,75 | 15 | 15 | 83 | 1,2 | ||||
| 5 | 20 | 8,5-0,6 | 10-0,6 | 17 | 17 | 96 | 1,2 | ||||
| 6 | 820 | 820 | 245 | 40 | 16 | 6,4-0,6 | 7,5-0,6; 8,5-0,75 | 15 | 14 | 100 | 1,2 |
| 7 | 18 | 7,5-0,6 | 8,5-0,6; 10-0,75 | 17 | 16 | 112 | 1,2 | ||||
| 8 | 1020 | 1020 | 295 | 40 | 20 | 6,4-0,6 | 7,5-0,6; 8,5-0,75 | 18 | 17 | 189 | 1,2 |
| 9 | 24 | 7,5-0,6 8,5-0,75 | 8,5-0,6; 10-0,75 | 21 20 | 20 | 224 | 1,2 | ||||
| 10 | 315 | 60 | 30 | 8,5-0,6 | 10-0,6 | 25 | 26 | 292 | 1,2 | ||
| 11 | 1220 | 1220 | 365 | 60 | 22 | 5,6-0,6 | 6,4-0,6 7,5…8,5-0,75 | 20 | 19 | 306 | 1,2 |
| 12 | 28 | 7,5-0,6 | 8,5-0,6; 10-0,75 | 26 | 24 | 385 | 1,2 | ||||
| 13 | 1420 | 1420 | 395 | 60 | 28 | 6,4-0,6 7,5-0,75 | 7,5-0,6 8,5…10-0,75 | 27 26 | 25 28 | 516 | 1,2 |
| 14 | 36 | 8,5-0,75 7,5-0,6 | 8,5-0,6; 10-0,75 | 30 31 | 30 | 655 | 1,2 | ||||
Компания «ПРОМ-МЕТ» предлагает купить штампованные заглушки по цене производителя без посредников. Всегда в наличии стальные заглушки и днища ТУ 102-488-05 различного диаметра. Продукция реализуется с полным пакетом сопровождающих документов. Собственное производство позволяет изготавливать трубопроводные детали по ТЗ заказчика в самые сжатые сроки. Организуется доставка по России и СНГ. Для согласования заказа и деталей поставки необходимо связаться с отделом продаж по телефону или через сайт.
