Цена зависит от диаметра и давления
7-14 дней

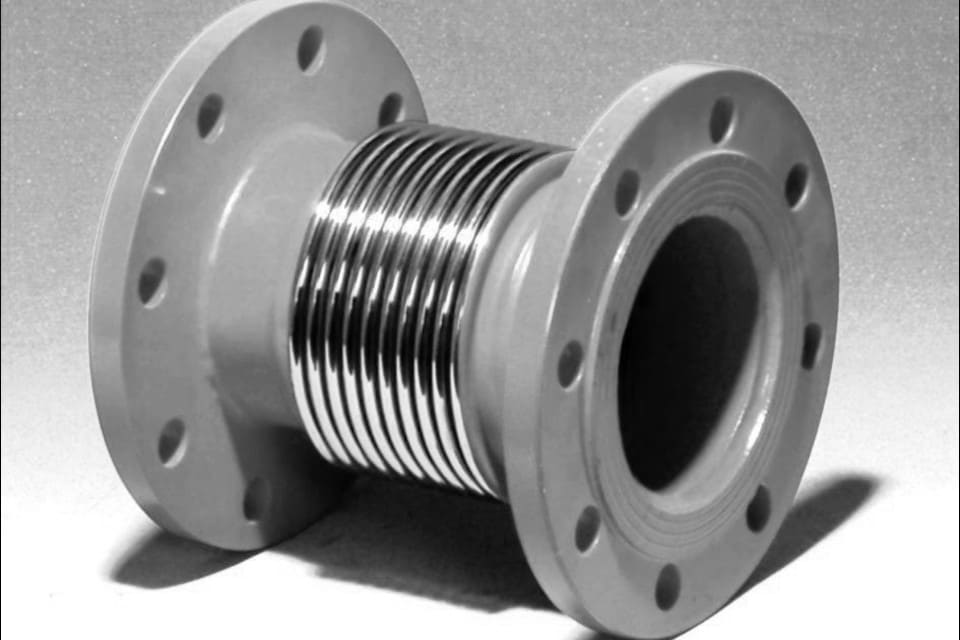

Универсальные сильфонные компенсаторы НОФН PN – это устройства для трубопроводов, способные воспринимать и нивелировать смещения участков магистрали. Они реагируют на растяжение и сжатие по оси, повороты и сгибы. В указанной маркировке изделия PN — номинальное давление, при котором компенсатор способен функционировать на протяжении длительного периода времени.
Компенсатор состоит из гибкой гофрированной оболочки, и двух патрубков. С целью снижения гидродинамического сопротивления внутри сильфона предусмотрена защитная обечайка. Один из ее концов присоединяется к патрубку на входе потока транспортируемой среды с помощью сварки. Некоторые разновидности универсальных компенсаторов типа НОФН PN комплектуются защитным кожухом. Дополнительное натяжное устройство позволяет производить монтажную растяжку и сжатие сильфона.
Универсальные сильфонные компенсаторы широко используются в трубопроводах различного назначения. Они монтируются на магистрали, транспортирующей нефтепродукты, пар, газообразные вещества, воду и другие материалы, не провоцирующие возникновение коррозии.
Для бесперебойной эксплуатации трубопровода перед монтажом сильфоны тестируются на наличие деформаций, проверяется соосность, выполняется контрольный осмотр узла. Соединительные элементы обвариваются, проводятся гидравлические испытания сильфона и арматуры.
Во избежание аварийных ситуаций и дорогостоящего ремонта необходимо приобретать сертифицированные изделия и доверять установку аккредитованной подрядной организации. Компания «ПРОМ-МЕТ» специализируется на производстве универсальных сильфонных компенсаторов, деталей и крепежей для трубопроводов. Всегда в наличии на складе большой выбор типоразмеров товара.

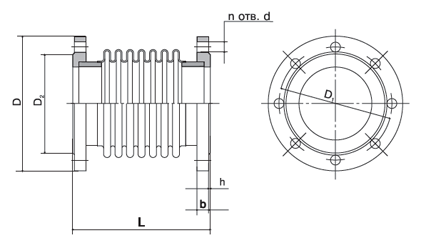

| Условное обозначение | Условный диаметр | Размеры | Число отверстий | Осевой ход 1000 циклов | Осевой ход 50 циклов | Осевой ход 5000 циклов | Коэффициент местного сопротивления | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | D | D1 | D2 | L | b | h | d | n | ±λ | ±λ | ±λ | ξ | |
| мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | |||
| НОФН-2,5-65 | 65 | 160 | 130 | 110 | 267 | 4 | 20 | 35 | 10,5 | 0,350 | 68 | 161 | 5 |
| НОФН-2,5-80 | 80 | 185 | 150 | 128 | 277 | 4 | 20 | 35 | 10,5 | 0.300 | 98 | 148 | 6 |
| НОФН-2,5-100 | 100 | 205 | 170 | 148 | 298 | 4 | 20 | 40 | 12,0 | 0,260 | 133 | 129 | 7 |
| НОФН-2,5-125 | 125 | 235 | 200 | 178 | 311 | 8 | 28 | 45 | 13,5 | 0,220 | 190 | 122 | 9 |
| НОФН-2,5-150 | 150 | 260 | 225 | 202 | 317 | 8 | 35 | 50 | 15,0 | 0,200 | 279 | 109 | 12 |
| НОФН-2,5-200 | 200 | 315 | 280 | 258 | 405 | 8 | 45 | 70 | 21,0 | 0,115 | 452 | 97 | 19 |
| НОФН-2,5-250 | 250 | 370 | 335 | 312 | 427 | 12 | 50 | 80 | 24,0 | 0,103 | 680 | 175 | 27 |
| НОФН-2,5-300 | 300 | 435 | 395 | 365 | 451 | 12 | 60 | 90 | 27,0 | 0,087 | 960 | 160 | 36 |
| НОФН-2,5-400 | 400 | 535 | 495 | 565 | 482 | 16 | 70 | 95 | 28.5 | 0,113 | 1575 | 145 | 47 |
| НОФН-2,5-500 | 500 | 640 | 600 | 570 | 519 | 20 | 85 | 100 | 30,0 | 0,093 | 2444 | 203 | 71 |
| НОФН-2,5-600 | 600 | 755 | 705 | 670 | 557 | 20 | 90 | 100 | 30,0 | 0,080 | 3419 | 184 | 91 |
| НОФН-2,5-700 | 700 | 860 | 810 | 775 | 550 | 24 | 95 | 105 | 31,5 | 0,060 | 4363 | 190 | 121 |
| НОФН-2,5-800 | 800 | 975 | 920 | 880 | 578 | 24 | 95 | 105 | 31,5 | 0,057 | 5745 | 174 | 148 |
| НОФН-2,5-900 | 900 | 1075 | 1020 | 980 | 571 | 24 | 95 | 105 | 31,5 | 0,045 | 7182 | 257 | 182 |
| НОФН-2,5-1000 | 1000 | 1175 | 1120 | 1080 | 590 | 28 | 95 | 110 | 33,0 | 0,040 | 8638 | 231 | 211 |
Компания «ПРОМ-МЕТ» реализует универсальные сильфонные компенсаторы с доставкой напрямую от производителя без посредников. Всегда в наличии изделия стандартных типоразмеров. Возможно изготовление трубопроводной арматуры, металлоконструкций, переходов, отводов, фитингов, тройников по ТЗ заказчика. Для получения консультации необходимо связаться с техническим специалистом «ПРОМ-МЕТ» по телефону или отправить заявку по электронной почте.
