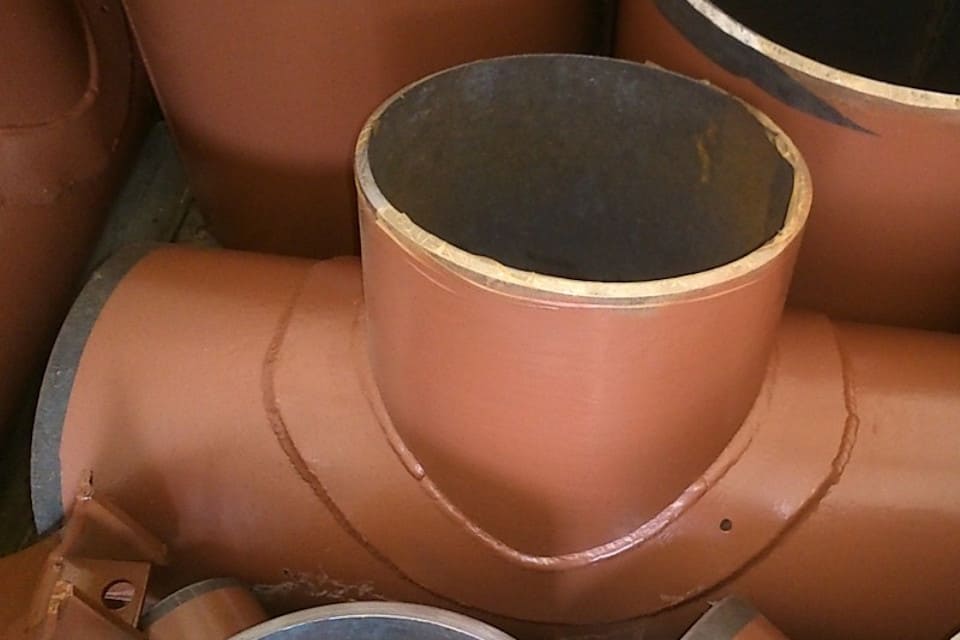

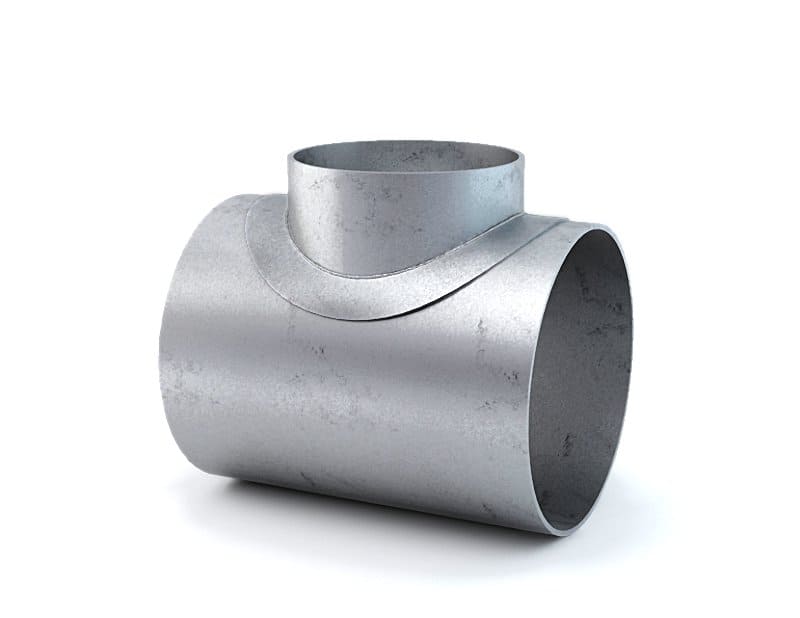

Равнопроходной тройник с накладкой ТС-591 – это соединительная деталь с тремя отверстиями равного диаметра. С ее помощью формируют разветвленные трубопроводные системы, подключая к основной линии трубопровода новые ответвления. Сфера применения тройников с накладкой – укладка теплопроводов тепловых сетей с трубами равного диаметра, транспортирующих неагрессивные и среднеагрессивные продукты.
Соединительный элемент трубопровода состоит из корпуса, штуцера и накладки. Детали изготавливаются из листового проката в соответствии с требованиями отраслевого стандарта. После приварки фитинг создает герметичное соединение арматуры трубопровода. Используемый стальной прокат гарантирует высокие прочностные свойства деталей, устойчивость к воздействию коррозионных процессов. Сварные тройники с накладками ТС-591 производят в заводских условиях на оборудовании методом вальцовки обечайки из высококачественного трубного проката.
При монтаже сечение в месте стыковки арматуры ослабляется отверстием под ответвляемый трубопровод. Если ослабление компенсируется запасом прочности конструкции, то соединение производят без использования укрепляющих элементов. Условия эксплуатации – температура до +425ᐤC, давление, не выше 4,0 МПа.
Накладка равнопроходного тройника ТС-591 усиливает место соединения основных труб с отверстиями детали. Подобное усиление необходимо, когда прочность труб не может компенсировать их ослабление при врезании ответвления. Накладка упрочняет систему, защищает магистраль от повышения внутреннего давления, которое может привести к повреждению трубы и разъединению составляющих. Дополнительный соединительный элемент предотвращает деформацию перпендикулярных отводов и коррозию в месте сварных швов.
Технические параметры фитингов контролируются посредством проведения механических, гидравлических испытаний и тщательного осмотра готовых деталей. Сварные швы подвергаются дополнительному ультразвуковому контролю. Поверхность изделий не содержит брызг от металла и сварки, трещин, расслоений и прочих дефектов. Точность исполнения сварных тройников ТС-591 полностью соответствует нормативной документации и действующему ГОСТу.
| Диаметр D, mm | Толщина стенки Т, mm | Стандарт | Давление (Ру, Мпа) |
|---|---|---|---|
| Тройники 76 | 76 x 3 | ТС-591 | 4(40) |
| Тройники 89 | 89 x 3.5 | ТС-591 | 4(40) |
| Тройники 133 | 133 x 4 | ТС-591 | 4(40) |
| Тройники 159 | 159 x 5 | ТС-591 | 4(40) |
| Тройники 219 | 219 x 7 | ТС-591 | 4(40) |
| Тройники 273 | 273 x 8 | ТС-591 | 4(40) |
| Тройники 325 | 325 x 8 | ТС-591 | 4(40) |
| Тройники 1020 | 1020 x 14 | ТС-591 | 2.5(25) |
| Тройники 1220 | 1220 x 14 | ТС-591 | 2.5(25) |
| Тройники 1420 | 1420 x 14 | ТС-591 | 1.6(16) |
Компания «ПРОМ-МЕТ» реализует сварные тройники с накладкой ТС-591, выполненные из стали высокой прочности и произведенные на собственном производстве. Всегда в наличии большой выбор размеров деталей трубопровода по доступным ценам с заводской гарантией. Возможно оперативное изготовление равнопроходных тройников с накладками для трубопровода по ТЗ заказчика. Согласовать цену сварных тройников можно оставить по телефону или электронной почте.
