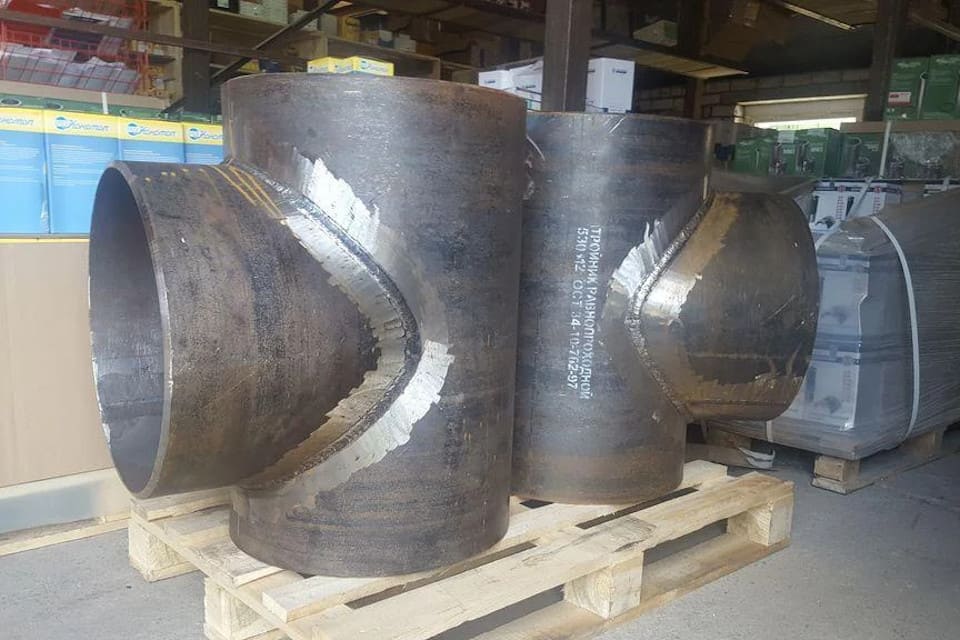

Тройники сварные равнопроходные ОСТ 34 10.762-97 – соединительные фитинги, использующихся в трубопроводах, транспортирующих холодные или горячие среды. Три отверстия детали имеют одинаковый диаметр, поэтому поток в месте установки тройника делится на две одинаковые части.В трубопроводах, использующихся для транспортировки холодных или горячих сред, помимо прочей арматуры обязательно используются равнопроходные тройники. Они отличаются тем, что все три отверстия имеют одинаковый диаметр, поэтому поток в месте установки тройника делится на две одинаковые части.
Для изготовления переходников используется сертифицированный стальной прокат, который обеспечивает высокую устойчивость готового изделия к коррозии, прочность, твердость, возможность применения в разных климатических условиях.
Детали состоят из корпуса и штуцера, имеют сварные швы, выдерживают нагрузки до 22 кгс/см2 при температуре транспортируемых продуктов не более +425°C. Допускается использование арматуры для трубопроводов теплосетей, работающих со средами температурными значениями до +200°C при давлении, не превышающим 2,5 МПа.
| Обозначение тройника | Условное давление Ру, МПа, (кгс/см2) | Условный проход Dу | Размеры присоединяемой трубы Dн´S | S | S1 | H | Вес | Цена |
|---|---|---|---|---|---|---|---|---|
| 1 | 4,0 (40) | 65 | 76х3 | 4 | 4 | 140 | 3 | 390 |
| 2 | 4,0 (40) | 80 | 89х3,5 | 5 | 5 | 145 | 4 | 520 |
| 3 | 2,5 (25) | 80 | 89х3,5 | 4.5 | 3.5 | 145 | 3.8 | 494 |
| 4 | 2,5 (25) | 100 | 108х4 | 6 | 4 | 175 | 5.9 | 767 |
| 5 | 4,0 (40) | 100 | 108х4 | 6 | 6 | 175 | 6.5 | 845 |
| 6 | 4,0 (40) | 125 | 133х4 | 7 | 7 | 190 | 9.8 | 1274 |
| 7 | 2,5 (25) | 125 | 133х4 | 6 | 4 | 190 | 7.7 | 1001 |
| 8 | 2,5 (25) | 150 | 159х5 | 7 | 5 | 200 | 12.2 | 1586 |
| 9 | 4,0 (40) | 150 | 159х5 | 9 | 7 | 200 | 15.6 | 2028 |
| 10 | 4,0 (40) | 200 | 219х7 | 11 | 9 | 250 | 29.9 | 3887 |
| 11 | 2,5 (25) | 200 | 219х7 | 9 | 7 | 250 | 24.6 | 3198 |
| 12 | 2,5 (25) | 250 | 273х8 | 11 | 8 | 280 | 39.8 | 5174 |
| 13 | 4,0 (40) | 250 | 273х8 | 14 | 14 | 280 | 53.6 | 6968 |
| 14 | 1,6 (16) | 250 | 273х6 | 8 | 8 | 280 | 31.9 | 4147 |
| 15 | 1,6 (16) | 300 | 325х6 | 8 | 8 | 325 | 41.8 | 5434 |
| 16 | 2,5 (25) | 300 | 325х8 | 16 | 10 | 325 | 52.1 | 6773 |
| 17 | 4,0 (40) | 300 | 325х8 | 16 | 16 | 325 | 80.5 | 10465 |
| 18 | 2,5 (25) | 350 | 377х9 | 11 | 11 | 350 | 74.2 | 9646 |
| 19 | 4,0 (40) | 350 | 377х9 | 18 | 18 | 350 | 119.5 | 15535 |
| 20 | 4,0 (40) | 400 | 426х10 | 22 | 16 | 395 | 163.9 | 21307 |
| 21 | 2,5 (25) | 400 | 426х10 | 16 | 12 | 395 | 125.9 | 16367 |
| 22 | 1,6 (16) | 400 | 426х9 | 10 | 10 | 395 | 83 | 10790 |
| 23 | 1,6 (16) | 500 | 530х8 | 11 | 8 | 445 | 120.8 | 15704 |
| 24 | 1,6 (16) | 500 | 530х8 | 18 | 14 | 445 | 178.5 | 23205 |
| 25 | 2,5 (25) | 600 | 630х12 | 18 | 14 | 535 | 295.6 | 38428 |
| 26 | 1,6 (16) | 600 | 630х8 | 14 | 12 | 535 | 239.9 | 31187 |
| 27 | 1,0 (10) | 600 | 630х8 | 10 | 10 | 535 | 177.5 | 23075 |
| 28 | 1,0 (10) | 700 | 720х9 | 11 | 9 | 580 | 227.9 | 29627 |
| 29 | 1,6 (16) | 700 | 720х9 | 18 | 9 | 580 | 336.2 | 43706 |
| 30 | 2,5 (25) | 700 | 720х9 | 22 | 14 | 580 | 427.7 | 55601 |
| 31 | 2,5 (25) | 800 | 820х11 | 22 | 18 | 630 | 610.9 | 79417 |
| 32 | 1,6 (16) | 800 | 820х9 | 18 | 11 | 630 | 440.8 | 57304 |
| 33 | 1,0 (10) | 800 | 820х9 | 14 | 9 | 630 | 337.6 | 43888 |
| 34 | 1,6 (16) | 1000 | 1020х10 | 22 | 14 | 790 | 881.2 | 114556 |
| 35 | 1,0 (10) | 1000 | 1020х10 | 18 | 14 | 790 | 704.9 | 91637 |
| 36 | 0,6 (6) | 1000 | 1020х10 | 14 | 10 | 790 | 575.5 | 74815 |
| 37 | 0,6 (6) | 1200 | 1220х10 | 14 | 11 | 890 | 777.7 | 101101 |
| 38 | 1,0 (10) | 1200 | 1220х10 | 18 | 14 | 890 | 1166.3 | 151619 |
| 39 | 1,6 (16) | 1200 | 1220х10 | 25 | 18 | 890 | 1344.1 | 174733 |
| 40 | 1,6 (16) | 1400 | 1420х14 | 25 | 25 | 1030 | 1966.4 | 255632 |
| 41 | 1,0 (10) | 1400 | 1420х14 | 22 | 14 | 1030 | 1580.8 | 205504 |
| 42 | 0,6 (6) | 1400 | 1420х14 | 18 | 14 | 1030 | 1353.8 | 175994 |
| 43 | 0,4 (4) | 1400 | 1420х14 | 14 | 14 | 1030 | 1123.3 | 146029 |
| 44 | 0,4 (4) | 1600 | 1620х14 | 14 | 14 | 1130 | 1334 | 173420 |
| 45 | 0,6 (6) | 1600 | 1620х14 | 18 | 14 | 1130 | 1605.2 | 208676 |
| 46 | 1,0 (10) | 1600 | 1620х14 | 22 | 18 | 1130 | 1926.4 | 250432 |
Главным образом равнопроходные тройники применяются в качестве элементов разветвления трубопровСфера применения тройников ОСТ 34 10.762-97
Равнопроходные тройники широко используются в качестве элементов разветвления трубопроводов, транспортирующих рабочую среду от тепловых электрических станций к потребителям тепла. Изделия устанавливаются на простые или многоуровневые трубопроводы, на которые распространяются РД 03-94. Качественные характеристики низколегированной или углеродистой стали позволяют тройникам функционировать долгое время, без повреждений и образования коррозии. Равнопроходные сварные тройники ОСТ 34 10.762-97 разделяют поток рабочей среды на два равнозначных, либо объединяют его.
Условия эксплуатации:
Допускается использование сварных равнопроходных тройников по стандарту для изготовления трубопроводов по СНиП 3.05.05-84. Пределы применения сварных равнопроходных тройников приведены в таблице ниже.
| Условное давление Ру, МПа (кгс/см2) | Рабочее давление Рраб, МПа (кгс/см2) для температуры рабочей среды, °С | |||||
|---|---|---|---|---|---|---|
| 200 | 250 | 300 | 350 | 400 | 425 | |
| 4,00 (40,0) | — | — | — | — | 2,0 (20) | |
| 2,50 (25,0) | 2,2 (22,0) | 2,20 (22,0) | 1,90 (19,0) | 1,7 (17) | 1,5 (15) | 1,3 (13) |
| 1,60 (16,0) | 1,6 (16,0) | 1,40 (14,0) | 1,20 (12,0) | — | — | — |
| 1,00 (10,0) | 1,0 (10,0) | 0,90 (9,0) | 0,75 (7,5) | — | — | — |
| 0,63 (6,3) | 0,6 (6,0) | 0,54 (5,4) | 0,48 (4,8) | — | — | — |
| 0,40 (4,0) | 0,4 (4,0) | 0,35 (3,5) | 0,30 (3,0) | — | — | — |
Для трубопроводов тепловых сетей допускается применение сварных равнопроходных тройников на рабочее давление до 2,5 МПа при рабочей температуре до 200 °
| Обозначение тройника | Условное давление Ру, МПа, (кгс/см2) | Условный проход Dу | Размеры присоединяемой трубы Dн´S | Dн | S | S1 | L | H | |
|---|---|---|---|---|---|---|---|---|---|
| Номин. | Пред. откл. | ||||||||
| 01 | 4,0 (40) | 65 | 76´3,0 | 76 | 4,0 | 4,0 | 350 | -4 | 140 |
| 02 | 80 | 89´3,5 | 89 | 5,0 | 5,0 | 300 | 145 | ||
| 03 | 2,5 (25) | 4,5 | 3,5 | ||||||
| 04 | 100 | 108´4 | 108 | 6,0 | 4,0 | 320 | 175 | ||
| 05 | 4,0 (40) | 6,0 | 6,0 | ||||||
| 06 | 125 | 133´4 | 133 | 7,0 | 7,0 | 350 | 190 | ||
| 07 | 2,5 (25) | 6,0 | 4,0 | ||||||
| 08 | 150 | 159´5 | 159 | 7,0 | 5,0 | 400 | 200 | ||
| 09 | 4,0 (40) | 9,0 | 7,0 | ||||||
| 10 | 200 | 219´7 | 219 | 11,0 | 9,0 | 450 | 250 | ||
| 11 | 2,5 (25) | 9,0 | 7,0 | ||||||
| 12 | 250 | 273´8 | 273 | 11,0 | 8,0 | 500 | 280 | ||
| 13 | 4,0 (40) | 14,0 | 14,0 | ||||||
| 14 | 1,6 (16) | 273´6 | 8,0 | 8,0 | |||||
| 15 | 300 | 325´6 | 325 | 550 | 325 | ||||
| 16 | 2,5 (25) | 325´8 | 16,0 | 10,0 | |||||
| 17 | 4,0 (40) | 325 | 16,0 | ||||||
| 18 | 2,5 (25) | 350 | 377´9 | 377 | 11 | 11 | 650 | 350 | |
| 19 | 4,0 (40) | 18 | 18 | ||||||
| 20 | 400 | 426´10 | 426 | 22 | 16 | 700 | 395 | ||
| 21 | 2,5 (25) | 16 | 12 | ||||||
| 22 | 1,6 (16) | 426´9 | 10 | 10 | |||||
| 23 | 500 | 530´8 | 530 | 11 | 8 | 800 | 445 | ||
| 24 | 18 | ||||||||
| 25 | 2,5 (25) | 600 | 630´12 | 630 | 14 | 1000 | 535 | ||
| 26 | 1,6 (16) | 630´8 | 14 | 12 | |||||
| 27 | 1,0 (10) | 10 | 10 | ||||||
| 28 | 700 | 720´9 | 720 | 11 | 9 | 1100 | -6 | 580 | |
| 29 | 1,6 (16) | 18 | |||||||
| 30 | 2,5 (25) | 22 | 14 | ||||||
| 31 | 800 | 820´11 | 820 | 18 | 1200 | 630 | |||
| 32 | 1,6 (16) | 820´9 | 18 | 11 | |||||
| 33 | 1,0 (10) | 820´9 | 14 | 9 | 1200 | ||||
| 34 | 1,6 (16) | 1000 | 1020´10 | 1020 | 22 | 14 | 1600 | 790 | |
| 35 | 1,0 (10) | 18 | |||||||
| 36 | 0,6 (6) | 14 | 10 | ||||||
| 37 | 1200 | 1220´10 | 1220 | 14 | 11 | 1800 | 890 | ||
| 38 | 1,0 (10) | 18 | 14 | ||||||
| 39 | 1,6 (16) | 25 | 18 | ||||||
| 40 | 1400 | 1420´14 | 1420 | 25 | 2100 | -10 | 1030 | ||
| 41 | 1,0 (10) | 22 | 14 | ||||||
| 42 | 0,6 (6) | 18 | |||||||
| 43 | 0,4 (4) | 14 | |||||||
| 44 | 1600 | 1620´14 | 1620 | 2200 | 1130 | ||||
| 45 | 0,6 (6) | 18 | |||||||
| 46 | 1,0 (10) | 22 | 18 | ||||||
| Обозначение тройника | b | b1 | h | h1 | e | g | Рисунок | Масса, кг | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Не менее | Номинальный | Предельное отклонение | Номинальный | Предельное отклонение | ||||||
| 01 | 13 | 9 | 2 | 4 | — | — | — | — | 1 | 3,0 |
| 02 | 4,0 | |||||||||
| 03 | 14 | 7 | 3,8 | |||||||
| 04 | 5,9 | |||||||||
| 05 | 18 | 12 | 6 | 6,5 | ||||||
| 06 | 9,8 | |||||||||
| 07 | 18 | 7 | 4 | 7,7 | ||||||
| 08 | 9 | 12,2 | ||||||||
| 09 | 22 | 13 | 6 | 15,6 | ||||||
| 10 | 28 | 15 | 7 | 29,9 | ||||||
| 11 | 26 | 13 | 6 | 24,6 | ||||||
| 12 | 28 | 39,8 | ||||||||
| 13 | 32 | 21 | 3 | 10 | 53,6 | |||||
| 14 | 21 | 13 | 2 | 6 | 31,9 | |||||
| 15 | 41,8 | |||||||||
| 16 | 26 | 17 | 8 | 52,1 | ||||||
| 17 | 36 | 24 | 12 | 80,5 | ||||||
| 18 | 27 | 18 | 9 | 74,2 | ||||||
| 19 | 39 | 26 | 3 | 13 | 119,5 | |||||
| 20 | 36 | 24 | 12 | 163,9 | ||||||
| 21 | 28 | 19 | 9 | 125,9 | ||||||
| 22 | 26 | 17 | 8 | 83,0 | ||||||
| 23 | 28 | 14 | 2 | 7 | 120,8 | |||||
| 24 | 30 | ±5 | 2,5 | +2,0 -1,5 | 2 | 178,5 | ||||
| 25 | 42 | 21 | 3 | 10 | 295,6 | |||||
| 26* | 38 | 19 | 25 | 239,9 | ||||||
| 27 | 26 | 17 | 2 | 8 | 19 | ±4 | 2,0 | ±1,5 | 177,5 | |
| 28 | 30 | 15 | — | — | — | — | 1 | 227,9 | ||
| 29 | 30 | ±5 | 2,5 | +2,0 -1,5 | 2 | 336,2 | ||||
| 30 | 42 | 21 | 3 | 10 | 36 | ±6 | 3,0 | +2,5 -1,5 | 427,7 | |
| 31 | 52 | 26 | 13 | 610,9 | ||||||
| 32 | 36 | 18 | 9 | 30 | ±5 | 2,5 | +2,0 -1,5 | 440,8 | ||
| 33 | 30 | 15 | 2 | 8 | 25 | ±5 | 2,5 | +2,0 -1,5 | 337,6 | |
| 34 | 42 | 21 | 3 | 10 | 36 | ±6 | 3,0 | +2,5 -2,0 | 881,2 | |
| 35 | 34 | 17 | 2 | 8 | 30 | ±5 | 2,5 | +2,0 -1,5 | 704,9 | |
| 36 | — | — | — | — | 1 | 575,5 | ||||
| 37 | 36 | 18 | 3 | 9 | 777,7 | |||||
| 38 | 42 | 21 | 10 | 30 | ±5 | 2,5 | +2,0 -1,5 | 2 | 1166,3 | |
| 39 | 52 | 26 | 13 | 42 | ±8 | 3,0 | +2,5 -2,0 | 1344,1 | ||
| 40 | 35 | 18 | 1966,4 | |||||||
| 41 | 42 | 21 | 10 | 36 | ±6 | 1580,8 | ||||
| 42 | 30 | ±5 | 2,5 | +2,0 -1,5 | 1353,8 | |||||
| 43 | 32 | 25 | 1123,3 | |||||||
| 44 | 1334,0 | |||||||||
| 45 | 42 | 30 | 1605,2 | |||||||
| 46 | 52 | 26 | 13 | 36 | ±6 | 3,0 | +2,5 -2,0 | 1926,4 | ||
| * Допускается применение тройника из сталей марок Ст3сп5 и Ст3Гпс4 на рабочее давление до 0,6 МПа (6 кгс/см2) при температуре tраб ≤ 200 °С | ||||||||||
Пример условного обозначения сварного равнопроходного тройника диаметром 108 мм и толщиной стенки корпуса 6 мм и штуцера 4 мм на условное давление Ру 2,5 МПа:
Заготовки для соединительных деталей производятся из углеродистой и низколегированной стали, марки которых подбираются в зависимости от условий эксплуатации и температуры наружного воздуха. Сборка фитинга осуществляется при помощи сварки. Продольные сварные швы на штуцере и корпусе располагаются в соответствии с требованиями РД 03-94 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды». Кромки тройников подготавливаются к сварке с трубой согласно ОСТ 34 10.748. Поверхность готовых изделий может иметь незначительные вмятины, следы зачистки дефектов. Трубопроводные детали подвергаются гидроиспытаниям на прочность и надежность.
Методы обработки кромок, значения зазора между штуцером и корпусом устанавливаются производственно-технологической документацией (ПТД) (технологическим процессом) в зависимости от применяемого способа сварки. Расположение продольных сварных швов на штуцере и корпусе устанавливается заводом-изготовителем с учетом требований 2.3.4 РД 03-94.
Требования к подготовке кромок тройников ОСТ 34 10.762-97 под сварку и присоединения их с трубопроводом по ОСТ 34 10.748, при этом диаметры расточек корпуса и штуцера и минимально-допустимые толщины стенок в месте расточек выбираются в зависимости от размеров присоединяемых труб.
Обработку кромок и внутренних расточек штуцера и корпуса допускается производить по усмотрению завода-изготовителя до их сварки. Значения зазоров и допускаемые смещения внутренних кромок при сварке обечаек устанавливаются требованиями ПТД или производственных инструкций по сварке, в зависимости от применяемого способа сварки.
На штуцер перед приваркой наносится измерительная база – линию на расстоянии h2 от края фаски. При контроле углового шва измерительная база штуцера должна быть видимой на расстоянии не более 5 мм от края сварного шва. Размеры шаблонов определены для разметки после вальцовки обечаек.
