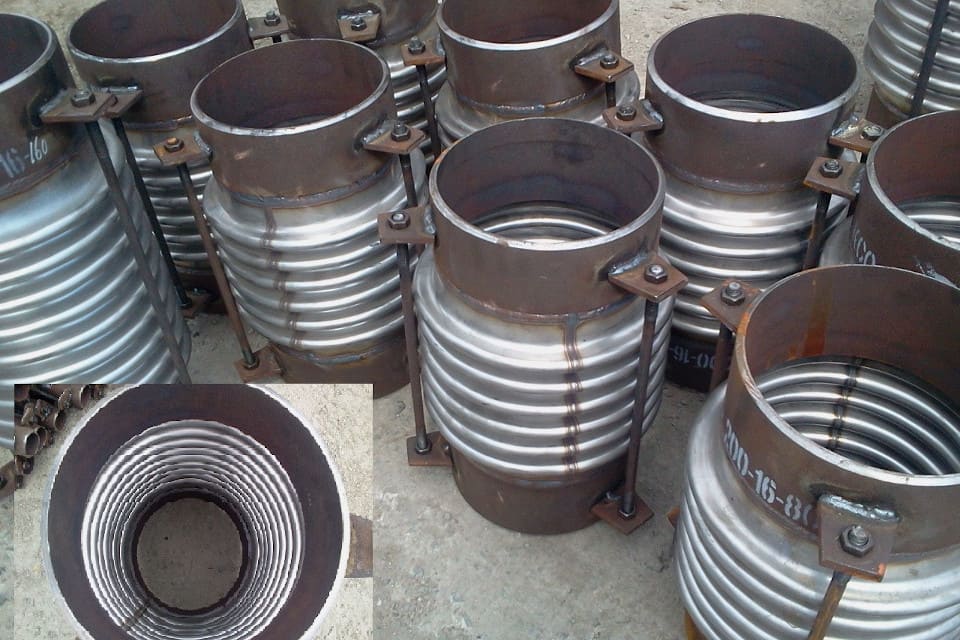

Name: Сильфонные компенсаторы КСО PN
Price: 19000 RUB
Availability: InStock

Сильфонные компенсаторы КСО PN - это устройства для компенсации температурных деформаций и вибраций в трубопроводных системах. Компенсаторы обеспечивают надежную работу трубопроводов при изменении температуры и вибрационных нагрузках. Основные преимущества:

• Высокая компенсирующая способность
• Длительный срок службы
• Простота монтажа
• Широкий диапазон температур
• Соответствие ГОСТ

Сильфон КСО PN – это компенсационное устройство, используемое для поглощения движений в трубопроводной системе. Гибкая металлическая вставка для трубопровода широко используется при прокладке промышленных и хозяйственных магистралей различного назначения.

Сильфонный осевой узел выполняет следующие функции:

регуляция давления проходящей среды;
компенсация осевых температурных деформаций;
защита от статических или динамических нагрузок;
поглощение вибраций конструкции;
обеспечение целостности и герметичности системы;
защита от разрушения сварных швов;
соединение труб различных типов трубопроводов.

Технические характеристики

Ключевой элемент узла – подвижный цилиндрический гофр из высоколегированной тонколистовой нержавеющей стали. Присоединительная арматура изготавливается в форме трубных фланцев или патрубков под приварку. Есть система ограничителей, блокирующих изменения в положении гофра в ответ на поперечные смещения труб.

Используемый материал:

сильфон: 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 20Х23Н18;
патрубки: Ст20, Ст3сп5, 09Г2С, 08Х18Н10Т, 17Г1С, 12Х18Н10Т, 10Х17Н13М2Т, 20Х23Н18;
защитный кожух: Ст20, Ст3сп5, 09Г2С, 17Г1С, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 20Х23Н18.

Для дополнительной защиты сильфона КСО PN от воздействия окружающей среды и контакта с транспортируемыми носителями используются внешние и внутренние защитные экраны.

Параметры сильфонов КСО PN:

условный диаметр Ду: от 15 до 3000 мм;
рабочее давление Ру: 16 кгс/м2 (1,6 МПа), 25 кгс/м2 (2,5 МПа), на заказ до 200 кгс/м2;
температура: от -250 до 950 °С;
рабочая среда: пар, вода, газ, дым, нефть, агрессивные химические среды, продукты пищевой промышленности и др.

Технические характеристики осевых сильфонов КСО PN регламентируются действующими нормативными документами. По пожеланию заказчика возможно изготовление комплектующих по индивидуальному проекту. При этом расчетный вес и жесткость сильфона может отличаться от фактического.

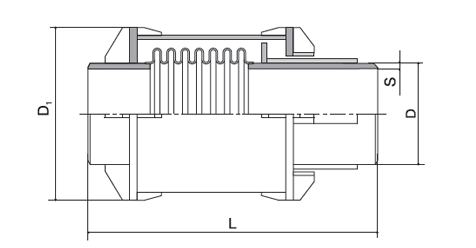

Условное обозначение	Условный диаметр	Размеры				Осевой ход 50 циклов	Осевой ход 5000 циклов	Коэффициент местного сопротивления	Эффективная площадь	Жесткость	Масса
	DN	D	S	D₁	L	±λ	±λ	ξ	S_эф	С_λ	G
	мм	мм	мм	мм	мм	мм	мм		см²	Н/мм	кг
KCO-25-50-70	50	57	3.5	235	844	35	10.5	0.350	68	322	26
KCO-25-65-70	65	76	3.5	235	844	35	10.5	0.350	68	322	25
KCO-25-80-70	800	89	3.5	260	854	35	10,5	0.300	68	322	30
KCO-25-100-80	100	108	4.0	320	875	40	12.0	0.260	133	259	45
KCO-25-125-90	125	133	4.0	320	897	45	12.5	0.220	190	366	49
KCO-25-150-100	150	159	4.5	375	925	50	15.0	0.200	279	326	68
KCO-25-200-140	200	219	6.0	425	1011	70	21.0	0.115	452	387	98
KCO-25-250-160	250	273	7.0	477	823	80	24.0	0.103	680	350	102
KCO-25-300-180	300	325	7.0	526	854	90	27.0	0.087	960	401	123
KCO-25-350-180	350	377	7,0	630	880	90	27.0	0.129	1269	560	162
KCO-25-400-190	400	426	7.0	630	910	95	28.5	0.113	1575	723	186
KCO-25-500-200	500	530	8.0	820	934	100	30.0	0.093	2444	743	285
KCO-25-600-200	600	630	8.0	920	955	100	30.0	0.080	3419	736	345
KCO-25-700-210	700	720	8.0	1020	962	105	31.5	0.060	4363	889	405
KCO-25-800-210	800	820	8.0	1120	995	105	31.5	0.057	5745	811	520
KCO-25-900-210	900	920	10.0	1320	971	105	31.5	0.045	7182	1028	683
KCO-25-1000-220	1000	1020	10.0	1320	1006	110	33.0	0.040	8638	1045	736
KCO-1200-220	1200	1220	14.0	1520	1006	110	33.0	0.040	12246	1251	981
KCO-25-1400-220	1400	1420	14.0	1700	1215	110	33.0	0.040	16600	1616	1572

Купить трубопроводные сильфоны типа КСО PN

Сильфоны играют ключевую роль в эксплуатации магистралей, поэтому важно приобретать комплектующие для трубопроводов у надежных производителей. Компания «ПРОМ-МЕТ» соблюдает требования отраслевого стандарта, использует качественные сертифицированные материалы и проводит испытания готовых изделий в соответствии с действующими ГОСТ. Согласовать смету и заказать любую партию товара можно по телефону или по электронной почте. Производится доставка товара по России и в страны СНГ.
