Цена зависит от диаметра и давления
7-14 дней

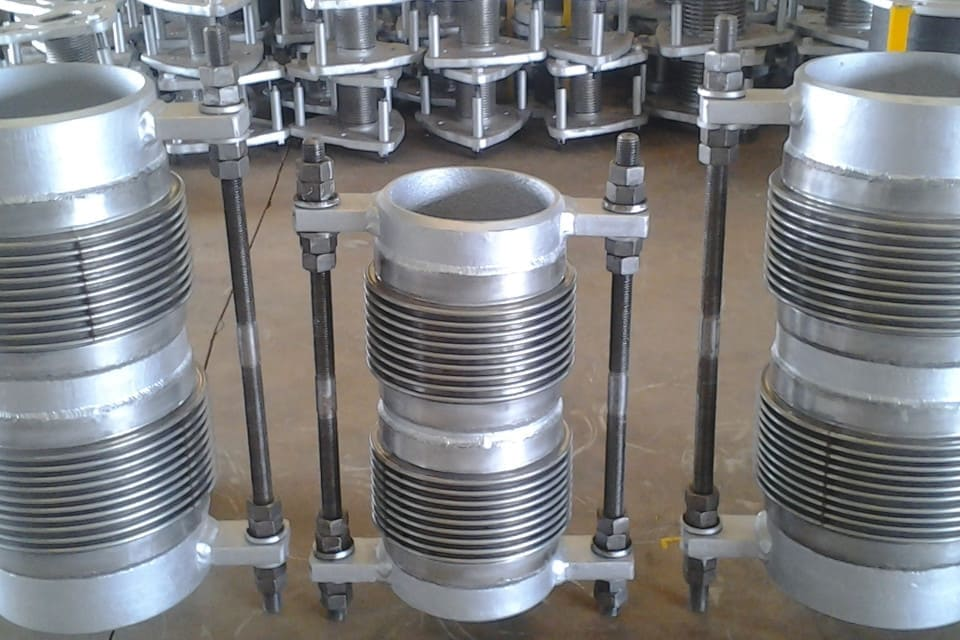

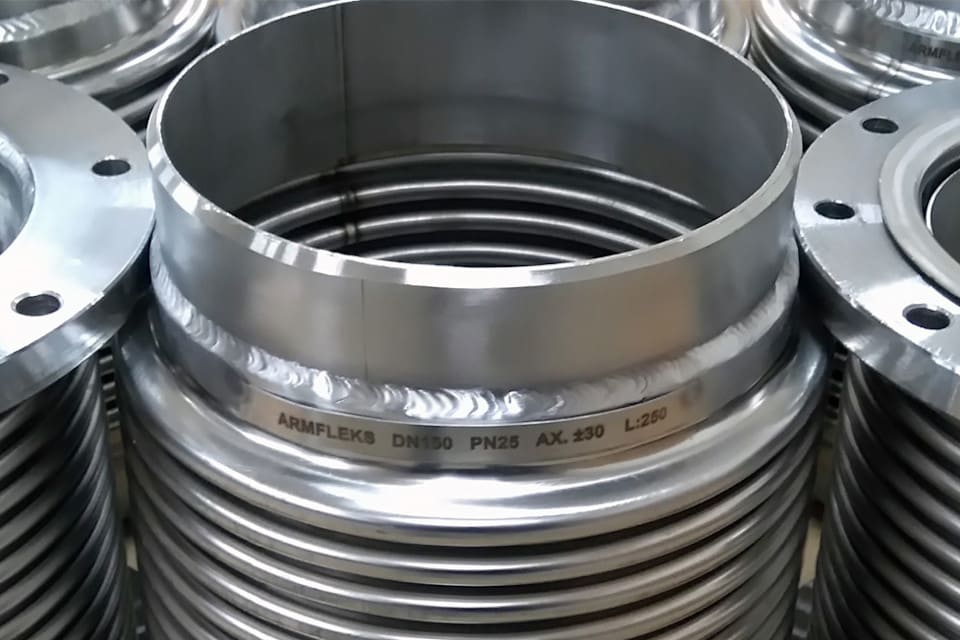

Сильфон 2КСО PN – это компенсационное устройство, используемое для поглощения движений в трубопроводной системе. Он широко используются при прокладке промышленных и хозяйственных магистралей различного назначения.
Ключевой элемент конструкции – подвижный цилиндрический гофр, изготавливаемый из высоколегированной тонколистовой нержавеющей стали. Присоединительная арматура производится в форме трубных фланцев или патрубков под приварку. Есть система ограничителей, блокирующих изменения в положении гофра в ответ на поперечные смещения труб. Для дополнительной защиты сильфона 2КСО PN от воздействия окружающей среды и контакта с транспортируемыми носителями используются внешние и внутренние защитные экраны.
Параметры осевых сильфонов 2КСО PN с патрубками под приварку регламентируются действующими нормативными документами. Стандартная линейка продукции включает типоразмеры в интервале ДУ25-300 мм. По пожеланию заказчика возможны варианты исполнения с внутренним экраном и защитным кожухом, с концевыми арматурами: фланцевое или резьбовое соединение. При этом расчетный вес и жесткость сильфона может отличаться от фактического.
| Условное обозначение | Условный диаметр | Размеры | Осевой ход 50 циклов | Осевой ход 5000 циклов | Коэффициент местного сопротивления | Эффективная площадь | Жесткость | Масса | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | D | S | D1 | L | ±λ | ±λ | ξ | Sэф | Сλ | G | |
| мм | мм | мм | мм | мм | мм | мм | см2 | Н/мм | кг | ||
| 2KCO-25-50-140 | 50 | 57 | 3.5 | 235 | 844 | 70 | 21 | 0.350 | 68 | 161 | 55 |
| 2KCO-25-65-140 | 65 | 76 | 3.5 | 235 | 844 | 70 | 21 | 0.350 | 68 | 161 | 53 |
| 2KCO-25-80-140 | 80 | 89 | 3.5 | 260 | 854 | 70 | 21 | 0.300 | 59 | 148 | 65 |
| 2KCO-25-100-160 | 100 | 108 | 4.0 | 320 | 875 | 80 | 24 | 0.260 | 133 | 129 | 100 |
| 2KCO-25-125-180 | 125 | 133 | 4.0 | 320 | 897 | 90 | 27 | 0.220 | 190 | 183 | 106 |
| 2KCO-25-150-200 | 150 | 159 | 4.5 | 375 | 925 | 100 | 30 | 0.200 | 279 | 163 | 150 |
| 2KCO-25-200-280 | 200 | 219 | 6.0 | 425 | 1011 | 140 | 42 | 0.115 | 452 | 194 | 206 |
| 2KCO-25-250-320 | 250 | 273 | 7.0 | 477 | 823 | 160 | 48 | 0.103 | 680 | 175 | 221 |
| 2KCO-25-300-360 | 300 | 325 | 7.0 | 526 | 854 | 180 | 54 | 0.087 | 960 | 201 | 258 |
| 2KCO-25-350-360 | 350 | 377 | 7,0 | 630 | 880 | 180 | 54 | 0.129 | 1269 | 280 | 344 |
| 2KCO-25-400-380 | 400 | 426 | 7,0 | 630 | 910 | 190 | 57 | 0.113 | 1575 | 362 | 387 |
| 2KCO-25-1400-440 | 1400 | 1420 | 14.0 | 1700 | 1215 | 220 | 66 | 0.040 | 16600 | 808 | 3535 |
| 2KCO-25-500-400 | 500 | 530 | 8,0 | 820 | 934 | 200 | 60 | 0.093 | 2444 | 372 | 596 |
| 2KCO-25-600-400 | 600 | 630 | 8.0 | 920 | 955 | 200 | 60 | 0.080 | 3419 | 368 | 722 |
| 2KCO-25-700-420 | 700 | 720 | 8.0 | 1020 | 962 | 210 | 63 | 0.060 | 4363 | 445 | 828 |
| 2KCO-25-800-420 | 800 | 820 | 8.0 | 1120 | 995 | 210 | 63 | 0.057 | 5745 | 406 | 1073 |
| 2KCO-25-900-420 | 900 | 920 | 10.0 | 1320 | 971 | 210 | 63 | 0.045 | 7182 | 514 | 1401 |
| 2KCO-25-1000-440 | 1000 | 1020 | 10.0 | 1320 | 1006 | 220 | 66 | 0.040 | 8638 | 523 | 1520 |
| 2KCO-25-1200-440 | 1200 | 1220 | 14.0 | 1520 | 1006 | 220 | 66 | 0.040 | 12246 | 636 | 1978 |
Сильфоны играют важную роль в эксплуатации трубопроводных систем, поэтому важно покупать комплектующие у надежных производителей. Компания «ПРОМ-МЕТ» соблюдает требования отраслевого стандарта, использует качественные сплавы и проводит испытания готовых изделий в соответствии с действующими ГОСТ. Заказать сертифицированную продукцию можно по телефону или через сайт. Производится доставка товара по России и в страны СНГ.
Наши специалисты помогут подобрать оптимальное решение для ваших задач
