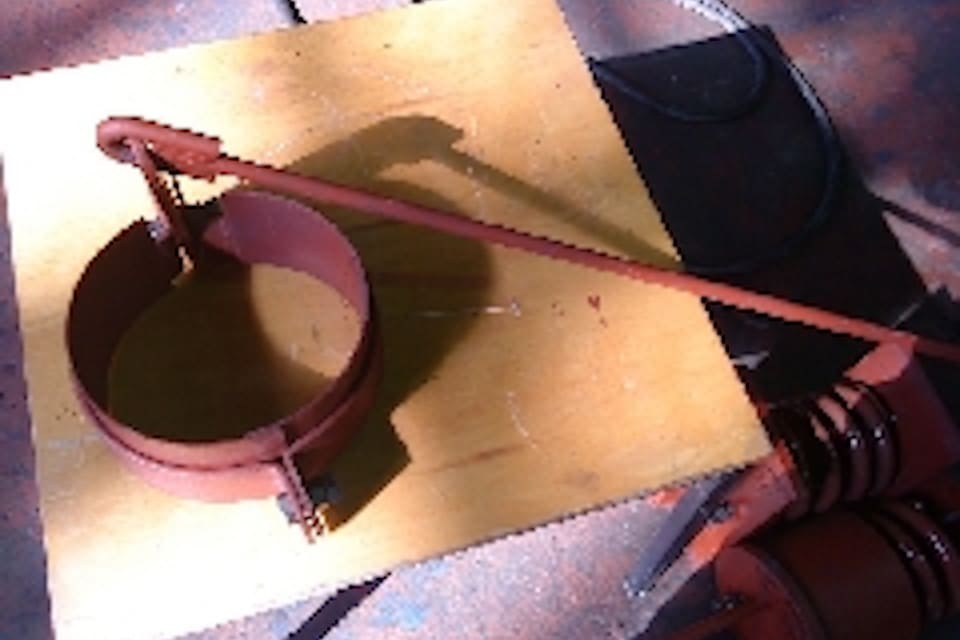

Подвески трубопроводов

Подвески трубопроводов – это специальный стальной зажим, используемый для подвешивания и поддержки различных промышленных трубопроводов в определенном положении и в соответствующем схеме месте. В зависимости от назначения детали могут быть жесткими, пружинными или амортизирующими. Они принимают нагрузку на трубопровод и транспортируемую рабочую среду, обеспечивают безаварийную и бесперебойную работу системы.

Компания «ПРОМ-МЕТ» реализует трубопроводные элементы, стальные заглушки, отводы, тройники, переходы, арматуру различных типоразмеров. Вся продукция сертифицирована и полностью соответствует требованиям технических условий и действующего стандарта.

Параметры, определяющие нагрузку на магистраль:

• вес трубы;
• объем сырья, протекающего по трубе;
• параметры внешнего оборудования, установленного на трубе;
• размеры изоляционного материала трубы.

Ассортимент подвесок для трубопровода

Различные типы используемых на магистралях труб требуют тщательного выбора подвесок по заданным параметрам. В компании «ПРОМ-МЕТ» можно купить подвески из стали для вертикального и горизонтального крепления труб. Обязательная сертификация товара определяет отличные эксплуатационные характеристики стальных комплектующих.

ГОСТ 16127-78 «Детали стальных трубопроводов. Подвески. Типы и основные размеры» распространяется на подвески стальных трубопроводов различного назначения с условным проходом Dу от 25 до 500 мм.

Обозначения подвески для горизонтальных трубопроводов:

• ПГ – подвеска с одной тягой, регулируемой гайками Ду от 32 до 530 мм;
• ПМ – подвеска с одной тягой, регулируемой муфтой Ду от 32 до 530 мм;
• ПГ2ш – подвеска с двумя тягами, регулируемыми гайками, и опорной балкой из швеллеров Ду от 108 до 530 мм;
• ПМ2ш – подвеска с двумя тягами, регулируемыми муфтами, и опорной балкой из швеллеров Ду от 108 до 530 мм;
• ПГ2у – подвеска с двумя тягами, регулируемыми гайками, и опорной балкой из угловой стали Ду от 108 до 530 мм;
• ПМ2у – подвеска с двумя тягами, регулируемыми муфтами, и опорной балкой из угловой стали Ду от 108 до 530 мм.

Подвески для вертикальных трубопроводов:

• ПМВ – подвеска с двумя тягами, регулируемыми муфтами Ду от 57 до 530 мм;
• ПГВ – подвеска с двумя тягами, регулируемыми гайками Ду от 57 до 530 мм.

Примечания

Длина тяг подвесок определяется проектом. Рекомендуется принимать длину тяги в диапазоне от 150 до 2000 мм с шагом в 50 мм. По согласованию с заказчиком и проектной организацией допускается изготовление из указанных в стандарте узлов и деталей подвесок с другими параметрами при условии их стойкости к максимальным нагрузкам, предусмотренных ГОСТом.

ОСТ 34-10-723-93 «Сборочные единицы и детали подвесок станционных трубопроводов ТЭС, АЭС и пылегазовоздухопроводов ТЭС. Общие технические требования.» Стандарт распространяется на сборочные единицы (блоки) и детали подвесок станционных трубопроводов ТЭС, АЭС и пылегазовоздухопроводов ТЭС для объектов, строящихся в районах с расчетной температурой наружного воздуха не ниже -30 °С.

Сборочные единицы (блоки) и детали подвесок станционных трубопроводов:

• ОСТ 34-10-724-93 Блок подвески приварной для горизонтальных трубопроводов Ду от 57 до 630 мм.
• ОСТ 34-10-725-93 Блок подвески хомутовый для горизонтальных трубопроводов Ду от 57 до 530 мм.
• ОСТ 34-10-726-93 Блок подвески с опорной балкой для горизонтальных трубопроводов Ду от 57 до 1620 мм.
• ОСТ 34-10-727-93 Блок подвески приварной для вертикальных трубопроводов Ду от 57 до 630 мм.
• ОСТ 34-10-728-93 Блок подвески хомутовый для вертикальных трубопроводов Ду от 57 до 630 мм.
• ОСТ 34-10-729-93 Блок подвески с проушиной
• ОСТ 34-10-730-93 Блок подвески с серьгой
• ОСТ 34-10-731-93 Блок подвески с плавником
• ОСТ 34-10-732-93 Блок подвески с траверсой
• ОСТ 34-10-733-93 Проушина с накладкой Ду от 57 до 630 мм.
• ОСТ 34-10-734-93 Плавник с накладкой Ду от 57 до 630 мм .
• ОСТ 34-10-735-93 Хомут для горизонтальных трубопроводов Ду от 57 до 530 мм.
• ОСТ 34-10-736-93 Хомут для вертикальных трубопроводов Ду от 57 до 630 мм.
• ОСТ 34-10-737-93 Опорная балка Ду от 57 до 1620 мм.
• ОСТ 34-10-738-93 Лапа с накладкой Ду от 630 до 1620 мм.
• ОСТ 34-10-739-93 Тяги резьбовые с муфтой
• ОСТ 34-10-740-93 Блок крепления
• ОСТ 34-10-741-93 Тяга резьбовая с ушком
• ОСТ 34-10-742-93 Тяга шарнирная

Из сборочных единиц и деталей собираются следующие типы подвесок трубопроводов:

• Подвески жесткие приварные для горизонтальных и вертикальных трубопроводов
• Подвески жесткие хомутовые для горизонтальных и вертикальных трубопроводов
• Подвески жесткие на опорной балке для горизонтальных трубопроводов
• Подвески жесткие на приварных лапах для вертикальных трубопроводов
• Подвески жесткие с траверсой для горизонтальных трубопроводов
• Подвески приварные и хомутовые с пружинными блоками
• Подвески приварные и хомутовые с опорными пружинными блоками
• Подвески на опорной балке с опорными пружинными блоками
• Подвески на приварных лапах с опорными пружинными блоками
• Подвески пружинные на опорной балке
• Подвески пружинные на приварных лапах
• Подвески пружинные с траверсой

Серия 4.903-10 «Изделия и детали трубопроводов для тепловых сетей» Выпуск 6 «Опоры трубопроводов подвесные (жесткие и пружинные)» Опоры подвесные жесткие предназначены для горизонтальных трубопроводов от Dу=25 мм до Dу=600 мм, пружинные – для горизонтальных и вертикальных трубопроводов от Dу=150 мм до Dу=1400 мм.

Подвески для горизонтальных трубопроводов:

Т29 — опора подвесная пружинная горизонтальных трубопроводов Ду от 720 до 1420 мм.

Т22 — опора подвесная жесткая горизонтальных трубопроводов Ду от 32 до 76 мм.

Т23 — опора подвесная жесткая горизонтальных трубопроводов Ду от 89 до 325 мм.

Т24 — опора подвесная жесткая горизонтальных трубопроводов Ду от 273 до 630 мм.

Т25 — опора подвесная жесткая горизонтальных трубопроводов Ду от 426 до 630 мм.

Т27 — опора подвесная пружинная горизонтальных трубопроводов Ду от 159 до 426 мм.

Т28 — опора подвесная пружинная горизонтальных трубопроводов Ду от 377 до 1420 мм.

Подвески для вертикальных трубопроводов

• Т41 — опора подвесная пружинная вертикальных трубопроводов Ду от 159 до 1420 мм.

Примечания

Длина тяг подвесок определяется проектом. Рекомендуется принимать длину тяги в диапазоне от 150 до 2000 мм с шагом в 50 мм. По согласованию с заказчиком и проектной организацией допускается изготовление из указанных в стандарте узлов и деталей подвесок с другими параметрами при условии их стойкости к максимальным нагрузкам, предусмотренных ГОСТом.

Подвески (опоры) трубопроводов по ОСТ 24-125-ХХХ-01

Настоящие стандарты распространяется на опоры для трубопроводов ТЭС и АЭС:

из электросварных труб наружным диаметром от 530 до 1620 мм из углеродистых сталей по ТУ 14-3-808 с температурой среды до 300 °С.

из бесшовных труб наружным диаметром от 57 до 920 мм. из хромомолибденованадиевых сталей по ОСТ 108.320.103-78 с температурой среды до 560 °С;

из бесшовных труб наружным диаметром от 57 до 820 мм из углеродистых и кремнемарганцовистых сталей по ОСТ 108.320.102-78 и ОСТ 24.125.30-89 с температурой среды до 440 °С;

из бесшовных труб наружным диаметром от 57 до 325 мм из аустенитных сталей по ОСТ 24.125.01-89 с температурой среды до 440 °С.

Опоры трубопроводов АЭС относятся к классу безопасности 2 по ПНАЭ Г-01-011 и к категории сейсмостойкости 1 по ПНАЭ г-5-006

• ОСТ 24-125-151-01 опоры неподвижные хомутовые Ду от 57 до 920 мм.
• ОСТ 24-125-153-01 опоры неподвижные и скользящие приварные Ду от 530 до 1620 мм.
• ОСТ 24-125-154-01 опоры скользящие Ду от 57 до 920 мм.
• ОСТ 24-125-156-01 опоры скользящие направляющие хомутовые Ду от 57 до 920 мм.
• ОСТ 24-125-158-01 опоры скользящие направляющие приварные Ду от 530 до 1620 мм.
• ОСТ 24-125-158-01 опоры катковые Ду от 194 до 820 мм.
• ОСТ 24-125-165-01 опоры катковые пружинные Ду от 194 до 630 мм.
• ОСТ 24-125-156-01 Опоры скользящие направляющие хомутовые

Опора скользящая направляющая хомутовая состоит из:

• опоры скользящей хомутовой по ОСТ 24.125.154-01;
• плиты направляющей по ОСТ 24.125.157-01, которая приваривается к несущей конструкции.

Опоры скользящие направляющие приварные по ОСТ 24.125.158-01

Опора скользящая направляющая приварная состоит из:

• опоры приварной по ОСТ 24.125.153-01;
• плиты направляющей по ОСТ 24.125.157-01, которая приваривается к несущей конструкции.

Опоры катковые по ОСТ 24.125.159-01

Катковая опора является сочетанием скользящей хомутовой опоры по ОСТ 24.125.154-01 и каткового блока. Катковый блок может быть однорядным (направляющим) по ОСТ 24.125.160-01, либо двухрядным по ОСТ 24.125.163-01. Корпус опоры устанавливается симметрично в центре верхней плиты каткового блока и приваривается к ней непрерывным швом при монтаже. Нижнее основание каткового блока приваривается к строительным конструкциям непрерывным швом, либо прерывистым, симметрично относительно осей опоры.

Опора катковая пружинная состоит из:

• опоры скользящей хомутовой по ОСТ 24.125.154-01
• блока каткового направляющего по ОСТ 24.125.160-01, либо блока каткового двухрядного по ОСТ 24.125.163-01
• блока пружинного для опор трубопроводов ТЭС и АЭС по ОСТ 24.125.166-01

Подвески изготавливаются по основным нормативные документам  —  ГОСТ, ОСТ, Серия:

• ГОСТ 16127-78
• ОСТ 24-125-ХХХ-01
• ОСТ 34-10-ХХХ-93
• Серия 4.903-10: Выпуск 6

Как купить подвески для трубопроводов

Производитель стальных деталей для трубопроводов компания «ПРОМ-МЕТ» на собственной производственной базе изготавливает продукцию высокого качества, соответствующую действующим стандартам. Всегда в наличии на складе вся номенклатура трубопроводных комплектующих, возможны оптовые поставки по России и в страны СНГ. Чтобы купить стальные подвески без посредников, нужно оставить заявку по телефону или через сайт.
