Цена зависит от размера
3-7 дней

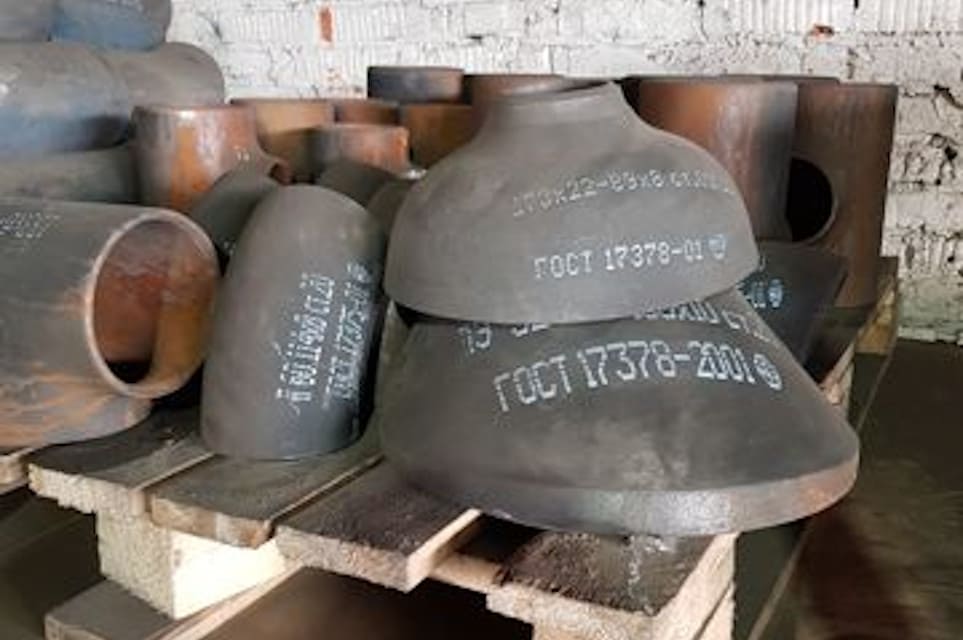

Переходы (ТД) по ГОСТ 22826-83 – это стальные монтажные детали трубопровода, которые незаменимы для бесперебойной эксплуатации труб разного диаметра. При помощи переходов из стали стыкуются трубы разного диаметра. Они могут быть эксцентрическими, с помощью которых можно расширить диаметр трубы и концентрическими, используемыми для сужения протока. Размеры, материалы и рабочие чертежи детали представлены в ГОСТ 22826-83. Отсутствие швов обеспечивает стальным переходам надежность и высокую герметичность.
Соединительные фитинги широко используются в водопроводном и нефтехимическом оборудовании, при производстве минеральных удобрений. Технические требования к комплектующим деталям регламентируются ГОСТ 22790-89. Основные параметры стальных переходов: Ру от 10 до 100 МПа (свыше 100 до 1000 кгс / см²), Ду х Ду´ от 10х6 до 200х150 мм при температурных условиях от -50 до +510°С.
| Условные проходы Dу × Dу ‘ | Исполнение деталей | D, мм | D1, мм | d, мм | d1, мм | Масса, кг, не более |
|---|---|---|---|---|---|---|
| 10 × 6 | 4 | 62 | 15 | 10 | 6 | 0,3 |
| 15 × 10 | 4 | 36 | 26 | 15 | 10 | 0,3 |
| 25 × 15 | 1 | 38 | 36 | 25 | 15 | 0,5 |
| 2 | 46 | 0,7 | ||||
| 3 | 1 | |||||
| 4 | 50 | 1.1 | ||||
| 32 × 15 | 1 | 46 | 36 | 32 | 15 | 0,8 |
| 2 | 50 | |||||
| 3 | 58 | 1.2 | ||||
| 4 | 70 | 1,8 | ||||
| 32 × 25 | 1 | 46 | 38 | 32 | 25 | 0,7 |
| 2 | 50 | 46 | 1.1 | |||
| 3 | 58 | 1.3 | ||||
| 4 | 70 | 50 | 1.9 | |||
| 40 × 25 | 1 | 58 | 38 | 40 | 25 | 1.3 |
| 2 | 70 | 46 | 1.5 | |||
| 3 | 2.3 | |||||
| 4 | 85 | 50 | 2,9 | |||
| 40 × 32 | 1 | 58 | 46 | 40 | 32 | 1.4 |
| 2 | 70 | 50 | 2 | |||
| 3 | 68 | 57 | 2,4 | |||
| 4 | 83 | 68 | 4.5 | |||
| 50 × 32 | 1 | 78 | 46 | 55 | 32 | 2,5 |
| 2 | 85 | 50 | 3.1 | |||
| 3 | 102 | 57 | 60 | 5.2 | ||
| 4 | 68 | 6 | ||||
| 50 × 40 | 1 | 76 | 57 | 55 | 40 | 2,6 |
| 2 | 83 | 68 | 3.9 | |||
| 3 | 102 | 60 | 5,4 | |||
| 4 | 83 | 7,7 | ||||
| 65 × 40 | 1 | 89 | 57 | 70 | 40 | 3.5 |
| 2 | 102 | 68 | 5,6 | |||
| 3 | 114 | 6,6 | ||||
| 4 | 127 | 83 | 11,8 | |||
| 65 × 50 | 1 | 89 | 76 | 70 | 55 | 3.8 |
| 2 | 102 | 83 | 5,6 | |||
| 3 | 114 | 102 | 60 | 7,6 | ||
| 4 | 127 | 11,5 | ||||
| 80 × 50 | 1 | 114 | 76 | 85 | 55 | 6,8 |
| 2 | 127 | 83 | 90 | 9,4 | ||
| 3 | 140 | 102 | 60 | 10,5 | ||
| 4 | 159 | 85 | 11,9 | |||
| 80 × 65 | 1 | 114 | 89 | 85 | 70 | 7 |
| 2 | 127 | 102 | 90 | 7,8 | ||
| 3 | 140 | 114 | 11,3 | |||
| 4 | 159 | 127 | 85 | 19,3 | ||
| 100 × 50 | 1 | 127 | 76 | 100 | 55 | 8,3 |
| 2 | 140 | 86 | 11,3 | |||
| 3 | 159 | 102 | 60 | 15.3 | ||
| 4 | 180 | 23,6 | ||||
| 100 × 65 | 1 | 127 | 89 | 100 | 70 | 8,2 |
| 2 | 140 | 102 | 11,6 | |||
| 3 | 159 | 114 | 17,2 | |||
| 4 | 180 | 127 | 24 | |||
| 100 × 80 | 1 | 127 | 114 | 100 | 85 | 8,5 |
| 2 | 140 | 127 | 90 | 12 | ||
| 3 | 159 | 140 | 17,3 | |||
| 4 | 180 | 159 | 85 | 29,3 | ||
| 125 × 65 | 1 | 159 | 89 | 120 | 70 | 17,2 |
| 2 | 180 | 102 | 21,6 | |||
| 3 | 194 | 114 | 29,4 | |||
| 4 | 219 | 127 | 39,4 | |||
| 125 × 80 | 1 | 159 | 114 | 120 | 85 | 14,7 |
| 2 | 180 | 127 | 90 | 22,8 | ||
| 3 | 194 | 140 | 27,9 | |||
| 4 | 219 | 159 | 85 | 42,6 | ||
| 125 × 100 | 1 | 159 | 127 | 120 | 100 | 18,6 |
| 2 | 180 | 140 | 23,1 | |||
| 3 | 194 | 159 | 32,1 | |||
| 4 | 219 | 180 | 48 | |||
| 150 × 80 | 1 | 194 | 114 | 150 | 85 | 24 |
| 2 | 219 | 127 | 90 | 38,2 | ||
| 3 | 245 | 140 | 42 | |||
| 4 | 273 | 159 | 85 | 52,4 | ||
| 150 × 100 | 1 | 194 | 127 | 150 | 100 | 22,7 |
| 2 | 219 | 140 | 35 год | |||
| 3 | 245 | 159 | 51,1 | |||
| 4 | 273 | 180 | 69,1 | |||
| 150 × 125 | 1 | 194 | 159 | 150 | 120 | 23,7 |
| 2 | 219 | 180 | 39 | |||
| 3 | 245 | 194 | 48 | |||
| 4 | 273 | 219 | 78,5 | |||
| 200 × 100 | 1 | 245 | 127 | 195 | 100 | 38,5 |
| 2 | 273 | 140 | 47,2 | |||
| 3 | 299 | 159 | 67 | |||
| 200 × 125 | 1 | 245 | 159 | 195 | 120 | 42,8 |
| 2 | 273 | 180 | 64,8 | |||
| 3 | 299 | 194 | 88,4 | |||
| 200 × 150 | 1 | 245 | 194 | 195 | 150 | 39,6 |
| 2 | 273 | 219 | 60,7 | |||
| 3 | 299 | 245 | 81,4 |
Концентрический переход исполнения 4, Dу 65 мм и Dу 40 мм, на условное давление Ру 100 МПа из стали марки 09Г2С:
Концентрический переход исполнения 1, Dу 25 мм и Dу 15 мм, на условное давление Ру 10 МПа из стали марки 20:
Технология изготовления гарантирует высокую прочность изделия, которое может эксплуатироваться при давлении до 100 МПа. Переход стальной для трубопровода по ГОСТ 22826-83 изготавливается путем штамповки либо сварки из разных типов стали в зависимости от условий, при которых он будет эксплуатироваться. Широкий диапазон размеров и технических характеристик делают переходы востребованным продуктом на рынке металлоконструкций.
Переходы производятся из нержавеющей стали и низколегированной стали, а также из сталей марок сталей: 20, 09Г2С, 17Г1С, 09ГСФ, 13Г1С, 20А, 20ФА, 20С, 20Х13, 13ХФА, 15ХМ, 15Х1М1Ф, 15Х5М, 12Х18Н10ТД, 10Х18Н19ТЛ, 12Х18Н19ТЛ, 12Х18М1Ф, 15Х5М, 12Х18Н10ТЛ, 12Х18Н19ТЛ, 12Х18Н19ТЛ, 12Х18Н19ТЛ , 110Г13Л, Х30Н2, 20ХГСА, 08Х18Н10Т, 03Х11Н8М2Ф, 04Х18Н10Т, 10Х17Н13М2Т, 14Х17Н2, 20Х23Н18, 38ХНЗМА, 45Г17ЮЗ, ХН28МДТ, 10Г2ФБЮ, 15ГС, 20ЮЧ, 10Г2, 14ХГС, 30ХМА, 18Х3МВ, 20Х2МА, 22Х3М, 20Х3МВФ, 08Х18Н12Т, 12Х18Н10Т, 12Х18Н12Т , 10Х17Н13М2Т, 10Х17Н13М3Т, 08Х17Н15М3Т, 12Х1МФ и др.
Конструкция, параметры и размеры сборочных единиц и деталей трубопроводов должны соответствовать требованиям стандартов ГОСТ 22791 – ГОСТ 22826. Каждому типу исполнения соединительного элемента соответствуют значения условного и пробного давления. В ГОСТ 22791 – ГОСТ 22826 для отдельных условных проходов указаны исполнения для каждой марки:
| Марка стали | Стандарт | Исполнение деталей | Давление, МПа | |
|---|---|---|---|---|
| условное | пробное | |||
| 20 | ГОСТ 1050 | 1 | 20 | 30 |
| 20ЮЧ | — | 2 | 32 | 45 |
| 15Х5М | ГОСТ 20072 | 1 | 25 | 35 год |
| 2 | 32 | 45 | ||
| 3 | 40 | 56 | ||
| 10Г2 | ГОСТ 4543 | 1 | 25 | 35 год |
| 2 | 40 | 56 | ||
| 3 | 50 | 65 | ||
| 09Г2С | ГОСТ 19282 | 1 | 25 | 35 год |
| 14ХГС | 2 | 40 | 56 | |
| 3 | 50 | 65 | ||
| 15 ° C | — | 4 | 63 | 80 |
| 30ХМА | ГОСТ 4543 | 1 | 25 | 35 год |
| 18X3 МБ | ГОСТ 20072 | 2 | 40 | 56 |
| 20X2MA, 22X3M | — | 3 | 63 | 80 |
| 4 | 80 | 100 | ||
| 20Х3МВФ | 1 | 32 | 45 | |
| ГОСТ 20072 | 2 | 50 | 65 | |
| 3 | 80 | 100 | ||
| 4 | 100 | 125 | ||
| 03Х17Н14М3, | 1 | 20 | 30 | |
| 08Х18Н10Т, | 2 | 32 | 45 | |
| 08Х18Н12Т, | ГОСТ 5632 | 3 | 40 | 56 |
| 12Х18Н10Т, | ||||
| 12Х18Н12Т, | ||||
| 10Х17Н13М2Т, | ||||
| 10Х17Н13М3Т, | ||||
| 08Х17Н15М3Т | ||||
По согласованию с изготовителем допускается использование стали других марок, разрешенных Госгортехнадзором СССР, с учетом их свариваемости, условного давления, если их механические свойства не указаны в таблице ниже:
| Марка стали | Предел текучести σ 0.2 , МПа (кгс / мм) не менее | Временное сопротивление разрыву в МПа (кгс / мм 2 ) | Относительное удлинение% | Ударная вязкость KCV, Дж / см2 (кгс · м / см 2 ) | Твердость, НВ |
|---|---|---|---|---|---|
| 20 | 200 (20) | 440 (44) | 20 | 50 (5) | 123–167 |
| 15Х5М | 220 (22) | 400 (40) | 22 | 118 (12) | 123-170 |
| 20ЮЧ | 230 (23) | 17 | 80 (8) | 143–190 | |
| 10Г2 | 240 (24) | 420 (42) | 15 | 143–197 | |
| 35, 40, 45 | 280 (28) | 540 (54) | 16 | 156–197 | |
| 09Г2С | 300 (30) | 460 (46) | 24 | 120–179 | |
| 15ГС | 500 (50) | 18 | |||
| 14ХГС | 320 (32) | 17 | 149-207 | ||
| 30ХМА | 400 (40) | 600 (60) | 60 (6) | ||
| 20Х2МА | 550 (50) | 16 | 197-241 | ||
| 22X3M | 450 (45) | 600 (60) | |||
| 18Х3МФ | |||||
| 20Х3МВФ | 680 (68) | 800 (80) | 14 | 241–285 | |
| 03X17H14M3 | 180 (18) | 450 (45) | 30 | ||
| 08Х18Н10Т | |||||
| 08Х18Н12Т | |||||
| 12Х18Н10Т | |||||
| 12Х18Н12Т | |||||
| 10Х17Н13М2Т | 200 (20) | 500 (50) | 35 год | — | — |
| 10Х17Н13М3Т | |||||
| 08Х17Н15М3Т |
Компания «ПРОМ-МЕТ» предлагает купить переходы стальные сварные ГОСТ 22826-83 напрямую от производителя с доставкой по России. Всегда в наличии все типоразмеры деталей по доступным ценам с гарантией завода-изготовителя. Возможно оперативное изготовление сертифицированной продукции по индивидуальным параметрам заказчика. Согласовать заказ и уточнить цену на трубопроводные переходы из стали можно по телефону или электронной почте.
Наши специалисты помогут подобрать оптимальное решение для ваших задач
