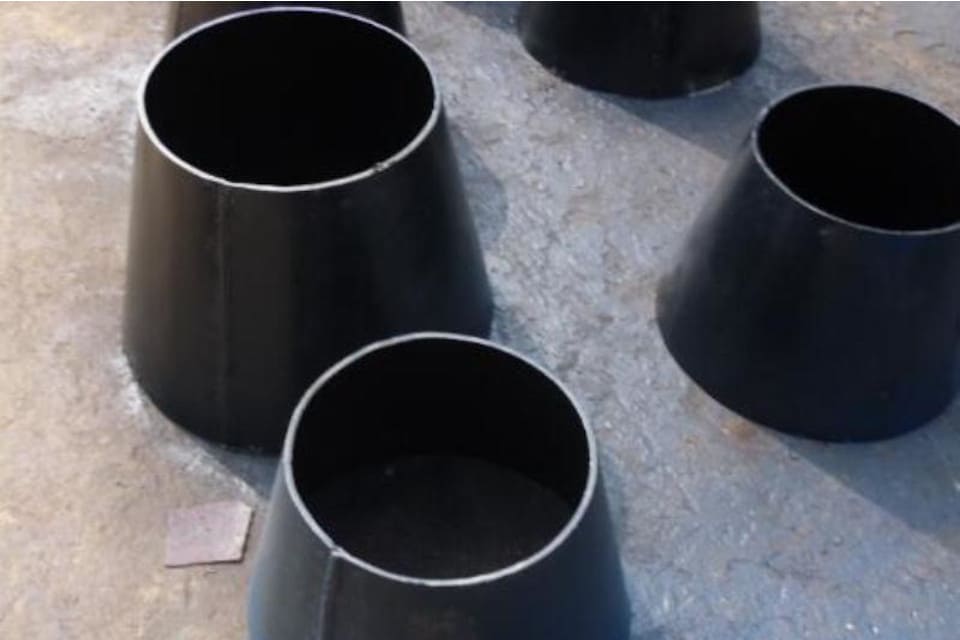

Переходы сварные ОСТ 36-22-77 используются в трубопроводах большого диаметра, работающих в условиях невысокого давления. Они широко применяются при возведении трубопроводов и теплотрасс и магистралей различного назначения. Детали изготавливают путем сварки двух готовых половинок перехода из листового металла, отвальцованного на специальном оборудовании. Вальцовка подразумевает прогонку изготавливаемых стальных переходов между разнонаправленными вальцами до получения нужной геометрии. Другой вариант производства – вальцовка одного листа до нужного размера с последующей сваркой. На заключительном этапе производится финишная обработка кромок и деталь обретает нужную геометрию.

Сварные переходы типа ОСТ 36-22-77 обладают высокими показателями прочности и герметичности. В зависимости от материала изделия могут использоваться на бытовых и промышленных трубопроводах, перегоняющими сырье с различными физико-химическими свойствами. Отличительной особенностью сварных переходов является невысокая стоимость ввиду незначительных затрат на материалы и производство.

Применение переходов сварных ОСТ 36-22-77

Детали предназначены для соединения труб из углеродистой стали при возведении технологических трубопроводов, в том числе в соответствии с правилами Госгортехнадзора СССР, с условным давлением Pу £ 2,5 МПа (≈ 25 кгс/см2) и температурой стенки от 243 (-30 °С) до 573 К (+300 °С) на предприятиях химической, нефтехимической, нефтяной, металлургической, пищевой, легкой и других отраслей промышленности. Концентрические сварные переходы эксплуатируют на вертикальных участках трубопроводов, эксцентрические — на горизонтальных.

Сварные переходы ОСТ 36-22-77 могут выдерживать давление до 2,5Мпа. Поэтому если в монтируемом трубопроводе диаметром более 530мм предполагается невысокое давление, целесообразно использовать именно сварные переходы.

При эксплуатации фасонных элементов в условиях гидравлических ударов, резких теплосмен, переменных нагрузок, воздействия значительных внешних факторов дополнительно к внутреннему давлению, специфических физико-химических свойств среды (в том числе агрессивности) пределы применения деталей должны устанавливаться проектной организацией с учетом конкретных условий эксплуатации.

Технические характеристики переходов ОСТ 36-22-77

Сварные переходы изготавливаются из углеродистых или низколегированных коррозионностойких сталей. Наружный диаметр Dн стальных элементов варьируется в пределах от 530 до 1620 мм. Условное давление PN (Ру): 1,6 / 2,5 МПа, температура t°С: от -30 до + 350° допустимы для использования сварных переходов. Детали трубопровода типа ОСТ 36-22-77 имеют не более двух сварных швов, расположенных вдоль образующей конуса.

Изготовление переходов сварных ОСТ 36-22-77

Переходы сварные ОСТ 36-22-77 должны соответствовать требованиям стандарта ОСТ 36-26-77, а также ОСТ 36-19-77 – ОСТ 36-25-77. Детали производятся по ГОСТ 10704-76, ГОСТ 10705-63 (с изменением № 2), ГОСТ 10706-76, ГОСТ 8696-74 или из листовой стали по ГОСТ 14637-69. Для производства деталей трубопроводов, на которые распространяются правила Госгортехнадзора СССР, применение спиральношовных труб по ГОСТ 8696-74 не допускается.

Материал сварных переходов – сталь марки ВСт3сп любой категории по ГОСТ 380-71. Детали со стенкой толщиной 10 мм и менее допускается изготавливать из полуспокойной стали. Для соединительных элементов трубопроводов пара и горячей воды, на которые распространяются «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды», утвержденные Госгортехнадзором СССР, должна применяться сталь марок ВСт3сп и ВСт3пс по ГОСТ 380-71 4-й и 5-й категорий.

Допускается производство стальных переходов ОСТ 36-22-77 из углеродистой стали других марок в соответствии с указаниями проектной документации. Пределы применения таких деталей устанавливает проектная организация с учетом соответствующих требований правил Госгортехнадзора СССР, строительных норм и правил и других нормативных документов.

Переход, изготовленный по ОСТ 36 22 77, приобретает свою окончательную форму путем сварки листового проката. Количество сварных швов, располагающихся вдоль образующего конуса, не может быть больше двух. Готовые изделия не имеют на своей поверхности трещин, расслоений и других видимых без использования специальных приборов дефектов. В процессе производства используется сырье, прошедшее процедуру входного контроля.

Маркировка переходов сварных ОСТ 36-22-77

Концентрические переходы имеют буквенное обозначение «К», эксцентрические – «Э». Маркировка наносится на наружную поверхность каждой детали яркой несмываемой краской или клеймом. Глубина клеймения не должна выводить толщину стенки детали за пределы минусового допуска. Маркировка включает в себя условное обозначение детали без ее наименования, номер партии и товарный знак завода-изготовителя. На деталях, аттестованных на высшую категорию качества, дополнительно наносят государственный Знак качества по ГОСТ 1.9-67.

Примеры условного обозначения переходов по ОСТ 36-22-77:

Переход сварной концентрический, с наружными диаметрами 820 мм. и 530 мм., с толщиной стенки 14 мм из стали марки 09г2с:

• переход К820х530х14 ст.09г2с ОСТ 36-22-77

Переход сварной эксцентрический, с наружными диаметрами 1020мм и 630мм, с толщиной стенки 15мм из стали марки 17г1с:

• переход Э1020х630х15 ст.17г1с ОСТ 36-22-77

Как заказать

Компания «ПРОМ-МЕТ» предлагает купить переходы стальные сварные ОСТ 36-22-77 напрямую от производителя с доставкой по России. Всегда в наличии все типоразмеры деталей по доступным ценам с гарантией завода-изготовителя. Возможно оперативное изготовление сертифицированной продукции по индивидуальным параметрам заказчика. Согласовать заказ и уточнить цену на трубопроводные переходы из стали можно по телефону или электронной почте.
