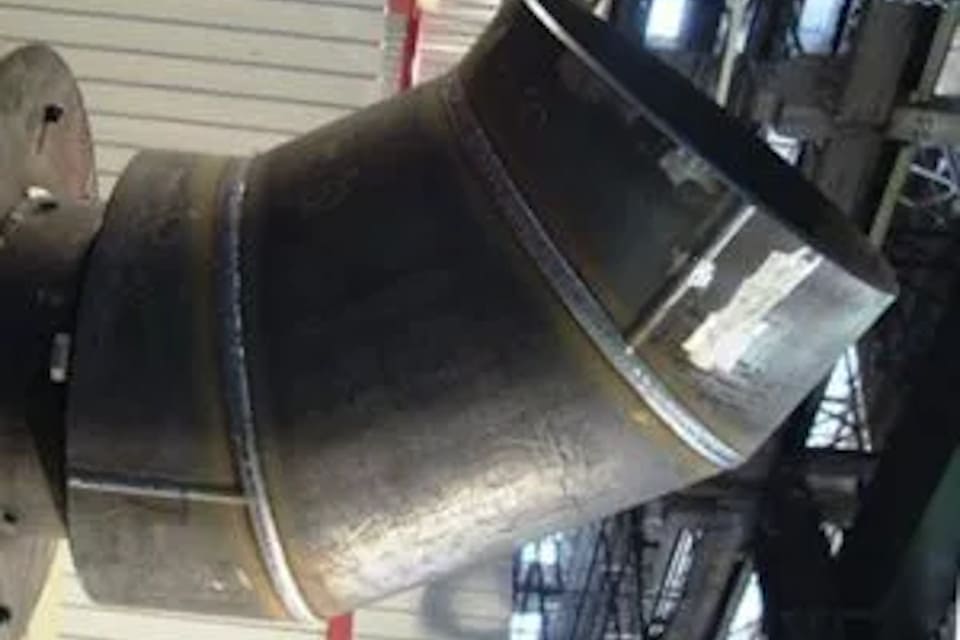

Отводы сварные секторые ОСТ 34.10.752-97

Отводы ОСТ 34.10.752-97 сварные секторные используются в качестве элементов трубопроводной системы и служат для изменения направления трубопровода. Отводы стальные сварные применяют в химической, энергетической, металлургической, пищевой, а также нефте- и газоперерабатывающей промышленности. Они соединяют трубы, по которым транспортируются агрессивные и неагрессивные вещества (холодная или горячая вода, пар и т.д.).

Секторные сварные соединители ОСТ 34 10.752-97 из углеродистой и низколегированной стали предназначены для соединения трубопроводов на тепловых электростанциях для транспортировки рабочих сред, рабочее давление которых не превышает 2,2 МПа, а температура 425°С. Секторные отводы изготавливаются по различным типоразмерам от Ду 100 мм, но наиболее экономически целесообразно их использование на трубопроводах больших диаметров — от 500 мм. К отводам ОСТ 34.10.752-97 предъявляются высокие требования качества, потому при производстве каждый шов проверяется на герметичность.

Типоразмеры и основные параметры отводов ОСТ 34.10.752-97

Наименование	Обозначение колена	Условное давление Ру, (кгс/с м²)	Условный проход, Dу	Размеры присоединяемых труб Dн*S	Dн1	S1	Масса, кг
Колена с углом α 15°
Отвод ОСТ 34.10.752-97 108х4	1	2,5 (25)	100	108×4	108	4	2,3
Отвод ОСТ 34.10.752-97 133х4	2		125	133×4	133	4	3,9
Отвод ОСТ 34.10.752-97 159х4	3		150	159×5	159	5	4,3
Отвод ОСТ 34.10.752-97 219х7	4		200	219×7	219	7	8,6
Отвод ОСТ 34.10.752-97 273х8	5		250	273×8	273	8	12,8
Отвод ОСТ 34.10.752-97 325х8	6		300	325×8	325	8	15,7
Отвод ОСТ 34.10.752-97 377х9	7		350	377×9	377	9	21
Отвод ОСТ 34.10.752-97 426х10	8		400	426×10	426	10*	27,2
Отвод ОСТ 34.10.752-97 530х8	9		500	530×8	530	8	32,9
Отвод ОСТ 34.10.752-97 530х8	10		500	530×8	530	8	39,3
Отвод ОСТ 34.10.752-97 630х12	11		600	630×12	630	12	66,1
Отвод ОСТ 34.10.752-97 630х12	12		600	630×12	630	12	53,6
Отвод ОСТ 34.10.752-97 720х9	13		700	720×9	720	9	62,2
Отвод ОСТ 34.10.752-97 720х11	14		700	720×9	720	11	58,6
Отвод ОСТ 34.10.752-97 820х11	15		800	820×11	820		73,1
Отвод ОСТ 34.10.752-97 820х11	16		800	820×11	820		71,3
Отвод ОСТ 34.10.752-97 1020х14	17		1000	1020×14	1020	14	144,1
Отвод ОСТ 34.10.752-97 1020х14	18		1000	1020×14	1020		132,3
Отвод ОСТ 34.10.752-97 1220х14	19		1200	1220×14	1220		206
Отвод ОСТ 34.10.752-97 1220х18	20		1200	1220×14	1220	18	231,9
Отвод ОСТ 34.10.752-97 426х9	21	1,6 (16)	400	426×9	426	10	25,6
Отвод ОСТ 34.10.752-97 426х9	22		400	426×9	426	10	27,2
Отвод ОСТ 34.10.752-97 630х10	23		600	630×8	630	10	55,1
Отвод ОСТ 34.10.752-97 630х10	24		600	630×8	630	10	44,7
Отвод ОСТ 34.10.752-97 720х9	25		700	720×9	720	9	48
Отвод ОСТ 34.10.752-97 820х9	26		800	820×9	820		59,8
Отвод ОСТ 34.10.752-97 820х9	27		800	820×9	820		58,3
Отвод ОСТ 34.10.752-97 1020х10	28		1000	1020×10	1020	10	102,7
Отвод ОСТ 34.10.752-97 1020х10	29		1000	1020×10	1020	10	94,3
Отвод ОСТ 34.10.752-97 1220х11	30		1200	1220×11	1220	11	161,6
Отвод ОСТ 34.10.752-97 1220х11	31		1200	1220×11	1220	11	141,3
Отвод ОСТ 34.10.752-97 1420х14	32		1400	1420×14	1420	14	278
Отвод ОСТ 34.10.752-97 1420х14	33		1400	1420×14	1420		236,6
Отвод ОСТ 34.10.752-97 1620х14	34		1600	1620×14	1620		361,9
Отвод ОСТ 34.10.752-97 1620х14	35		1600	1620×14	1620	18	313,3
Колена с углом α 30°
Отвод ОСТ 34.10.752-97 108х4	36	2,5 (25)	100	108×4	108	4	2,4
Отвод ОСТ 34.10.752-97 133х4	37		125	133×4	133	4	3,1
Отвод ОСТ 34.10.752-97 159х4	38		150	159×5	159	5	4,7
Отвод ОСТ 34.10.752-97 219х7	39		200	219×7	219	5	9,7
Отвод ОСТ 34.10.752-97 273х8	40		250	273×8	273	8	17,1
Отвод ОСТ 34.10.752-97 325х8	41		300	325×8	325	8	23
Отвод ОСТ 34.10.752-97 377х9	42		350	377×9	377	9	25,4
Отвод ОСТ 34.10.752-97 426х10	43		400	426×10	426	10*	36
Отвод ОСТ 34.10.752-97 530х8	44		500	530×8	530	8	44,6
Отвод ОСТ 34.10.752-97 530х8	45		500	530×8	530	11	55,3
Отвод ОСТ 34.10.752-97 630х12	46		600	630×12	630	12	94,8
Отвод ОСТ 34.10.752-97 630х12	47		600	630×12	630	12	81,8
Отвод ОСТ 34.10.752-97 720х9	48		700	720×9	720	9	92,8
Отвод ОСТ 34.10.752-97 720х11	49		700	720×9	720	11	95,2
Отвод ОСТ 34.10.752-97 820х11	50		800	820×11	820		146,8
Отвод ОСТ 34.10.752-97 820х11	51		800	820×11	820		98,5
Отвод ОСТ 34.10.752-97 1020х14	52		1000	1020×14	1020	14	288,5
Отвод ОСТ 34.10.752-97 1020х14	53		1000	1020×14	1020		194,1
Отвод ОСТ 34.10.752-97 1220х14	54		1200	1220×14	1220		413,4
Отвод ОСТ 34.10.752-97 1220х18	55		1200	1220×14	1220	18	356,8
Отвод ОСТ 34.10.752-97 426х9	56	1,6 (16)	400	426×9	426	10	32,4
Отвод ОСТ 34.10.752-97 426х9	57		400	426×9	426	10	34,4
Отвод ОСТ 34.10.752-97 530х10	58		500	530×8	530	8	40,3
Отвод ОСТ 34.10.752-97 630х10	59		600	630×8	630	10	79
Отвод ОСТ 34.10.752-97 630х10	60		600	630×8	630	10	68,3
Отвод ОСТ 34.10.752-97 720х9	61		700	720×9	720	9	77,9
Отвод ОСТ 34.10.752-97 820х9	62		800	820×9	820		120,2
Отвод ОСТ 34.10.752-97 820х9	63		800	820×9	820		80,6
Отвод ОСТ 34.10.752-97 1020х10	64		1000	1020×10	1020	10	206,4
Отвод ОСТ 34.10.752-97 1020х10	65		1000	1020×10	1020	10	138,6
Отвод ОСТ 34.10.752-97 1220х11	66		1200	1220×11	1220	11	325
Отвод ОСТ 34.10.752-97 1220х11	67		1200	1220×11	1220	11	218
Отвод ОСТ 34.10.752-97 1420х14	68		1400	1420×14	1420	14	558,6
Отвод ОСТ 34.10.752-97 1420х14	69		1400	1420×14	1420		374,6
Отвод ОСТ 34.10.752-97 1620х14	70		1600	1620×14	1620		727,9
Отвод ОСТ 34.10.752-97 1620х14	71		1600	1620×14	1620	18	626,2
Отвод ОСТ 34.10.752-97 108х4	72	2,5 (25)	100	108×4	108	4	3,6
Отвод ОСТ 34.10.752-97 133х4	73		125	133×4	133	4	4,6
Отвод ОСТ 34.10.752-97 159х5	74		150	159×5	159	5	7,1
Отвод ОСТ 34.10.752-97 219х7	75		200	219×7	219	7	14,6
Отвод ОСТ 34.10.752-97 273х8	76		250	273×8	273	8	23
Отвод ОСТ 34.10.752-97 325х8	77		300	325×8	325	8	31,5
Отвод ОСТ 34.10.752-97 377х9	78		350	377×9	377	9	46,2
Отвод ОСТ 34.10.752-97 426х10	79		400	426×10	426	10*	64,3
Отвод ОСТ 34.10.752-97 530х8	80		500	530×8	530	8	66,9
Отвод ОСТ 34.10.752-97 530х11	81		500	530×8	530	11	76,3
Отвод ОСТ 34.10.752-97 630х12	82		600	630×8	630	12	141,7
Отвод ОСТ 34.10.752-97 630х12	83		600	630×8	630	12	113,9
Отвод ОСТ 34.10.752-97 720х9	84		700	720×9	720	9	138,2
Отвод ОСТ 34.10.752-97 720х11	85		700	720×9	720	9	133,4
Отвод ОСТ 34.10.752-97 820х11	86		800	820×10	820	11	218,9
Отвод ОСТ 34.10.752-97 820х11	87		800	820×10	820	11	169,9
Отвод ОСТ 34.10.752-97 1020х14	88		1000	1020×14	1020	14	431,2
Отвод ОСТ 34.10.752-97 1020х14	89		1000	1020×14	1020		281,9
Отвод ОСТ 34.10.752-97 1220х14	90		1220	1220×14	1220		616,9
Отвод ОСТ 34.10.752-97 1220х18	91		1220	1220×14	1220	18	534,2
Отвод ОСТ 34.10.752-97 426х10	92	1,6 (16)	400	426×9	426	10*	64,3
Отвод ОСТ 34.10.752-97 426х8	93		500	530×8	426	8	55,5
Отвод ОСТ 34.10.752-97 630х10	94		600	630×8	630	10	118,5
Отвод ОСТ 34.10.752-97 630х10	95		600	630×8	630	10	95
Отвод ОСТ 34.10.752-97 720х9	96		700	720×10	720	9	109,3
Отвод ОСТ 34.10.752-97 820х9	97		800	820×10	820		179,3
Отвод ОСТ 34.10.752-97 820х9	98		800	820×10	820		138,9
Отвод ОСТ 34.10.752-97 1020х10	99		1000	1020×10	1020	10	308,2
Отвод ОСТ 34.10.752-97 1020х10	100		1000	1020×10	1020	10	206,5
Отвод ОСТ 34.10.752-97 1220х11	101		1200	1220×11	1220	11	484,7
Отвод ОСТ 34.10.752-97 1220х11	102		1200	1220×11	1220	11	325,9
Отвод ОСТ 34.10.752-97 1420х14	103		1400	1420×14	1420	14	835,7
Отвод ОСТ 34.10.752-97 1420х14	104		1400	1420×14	1420		561,9
Отвод ОСТ 34.10.752-97 1620х14	105		1600	1620×14	1620		1096,4
Отвод ОСТ 34.10.752-97 1620х18	106		1600	1620×14	1620	18	945,1
Колена с углом α 60°
Отвод ОСТ 34.10.752-97 108х4	107	2,5 (25)	100	108×4	108	4	3,8
Отвод ОСТ 34.10.752-97 133х4	108		125	133×4	133	4	4,9
Отвод ОСТ 34.10.752-97 159х5	109		150	159×5	159	5	7,6
Отвод ОСТ 34.10.752-97 219х7	110		200	219×7	219	7	15,7
Отвод ОСТ 34.10.752-97 273х8	111		250	273×8	273	8	28,8
Отвод ОСТ 34.10.752-97 325х8	112		300	325×8	325	8	39,8
Отвод ОСТ 34.10.752-97 377х9	113		350	377×9	377	9	50,8
Отвод ОСТ 34.10.752-97 426х10	114		400	426×10	426	10*	72
Отвод ОСТ 34.10.752-97 530х8	115		500	530×8	530	8	89,2
Отвод ОСТ 34.10.752-97 530х11	116		500	530×8	530	11	96,6
Отвод ОСТ 34.10.752-97 630х12	117		600	630×12	630	12	189,2
Отвод ОСТ 34.10.752-97 630х12	118		600	630×12	630	12	145,2
Отвод ОСТ 34.10.752-97 720х9	119		700	720×10	720	9	135,6
Отвод ОСТ 34.10.752-97 720х11	120		700	720×10	720	11	171,1
Отвод ОСТ 34.10.752-97 820х11	121		800	820×11	820		293,7
Отвод ОСТ 34.10.752-97 820х11	122		800	820×11	820		197
Отвод ОСТ 34.10.752-97 1020х14	123		1000	1020×14	1020	14	577,1
Отвод ОСТ 34.10.752-97 1020х14	124		1000	1020×14	1020		388,2
Отвод ОСТ 34.10.752-97 1220х14	125		1200	1220×14	1220		326,7
Отвод ОСТ 34.10.752-97 1220х18	126		1200	1220×14	1220	18	713,5
Отвод ОСТ 34.10.752-97 426х10	127	1,6 (16)	400	426×9	426	10	64,8
Отвод ОСТ 34.10.752-97 426х8	128		400	426×9	426	10	58,7
Отвод ОСТ 34.10.752-97 530х10	129		500	530×8	530	8	70,3
Отвод ОСТ 34.10.752-97 630х10	130		600	630×8	630	10	158,1
Отвод ОСТ 34.10.752-97 630х10	131		600	630×8	630	10	121,4
Отвод ОСТ 34.10.752-97 720х9	132		700	720×9	720	9	140,1
Отвод ОСТ 34.10.752-97 820х9	133		800	820×9	820		240,5
Отвод ОСТ 34.10.752-97 820х9	134		800	820×9	820		161,3
Отвод ОСТ 34.10.752-97 1020х10	135		1000	1020×10	1020	10	412,8
Отвод ОСТ 34.10.752-97 1220х10	136		1000	1020×10	1020	10	277,2
Отвод ОСТ 34.10.752-97 1220х11	137		1200	1220×11	1220	11	650
Отвод ОСТ 34.10.752-97 1420х11	138		1200	1220×11	1220	11	436,1
Отвод ОСТ 34.10.752-97 1420х14	139		1400	1420×14	1420	14	1117,2
Отвод ОСТ 34.10.752-97 1420х14	140		1400	1420×14	1420	14	748,8
Отвод ОСТ 34.10.752-97 1620х18	141		1600	1620×14	1620	18	1455,7
Отвод ОСТ 34.10.752-97 1620х18	142		1600	1620×14	1620	18	1252,3
Колена с углом α 90°
Отвод ОСТ 34.10.752-97 108х4	143	2,5 (25)	100	108×4	108	4	6,2
Отвод ОСТ 34.10.752-97 133х4	144		125	133×4	133	4	8,1
Отвод ОСТ 34.10.752-97 159х5	145		150	159×5	159	5	12,3
Отвод ОСТ 34.10.752-97 219х7	146		200	219×7	219	7	25,6
Отвод ОСТ 34.10.752-97 273х8	147		250	273×8	273	8	40,9
Отвод ОСТ 34.10.752-97 325х8	148		300	325×8	325	8	56,8
Отвод ОСТ 34.10.752-97 377х9	149		350	377×9	377	9	84,3
Отвод ОСТ 34.10.752-97 426х10	150		400	426×10	426	10*	118,4
Отвод ОСТ 34.10.752-97 530х8	151		500	530×8	530	8	134
Отвод ОСТ 34.10.752-97 530х11	152		500	530×8	530	11	138,5
Отвод ОСТ 34.10.752-97 630х12	153		600	630×8	630	12	283,3
Отвод ОСТ 34.10.752-97 630х12	154		600	630×8	630	12	209,4
Отвод ОСТ 34.10.752-97 720х9	155		700	720×9	720	9	276,4
Отвод ОСТ 34.10.752-97 720х11	156		700	720×9	720	11	247,6
Отвод ОСТ 34.10.752-97 820х11	157		800	820×11	820		438,8
Отвод ОСТ 34.10.752-97 820х11	158		800	820×11	820		317,7
Отвод ОСТ 34.10.752-97 1020х14	159		1000	1020×14	1020	14	862,5
Отвод ОСТ 34.10.752-97 1020х14	160		1000	1020×14	1020		579
Отвод ОСТ 34.10.752-97 1220х14	161		1200	1220×14	1220		1233,7
Отвод ОСТ 34.10.752-97 1220х18	162		1200	1220×14	1220	18	1068,5
Отвод ОСТ 34.10.752-97 426х10	163	1,6 (16)	400	426×9	426	10*	118,4
Отвод ОСТ 34.10.752-97 426х8	164		500	530×8	530	8	100,7
Отвод ОСТ 34.10.752-97 630х10	165		600	630×8	630	10	236,7
Отвод ОСТ 34.10.752-97 630х10	166		600	630×8	630	10	174,6
Отвод ОСТ 34.10.752-97 720х9	167		700	720×9	720	9	202,8
Отвод ОСТ 34.10.752-97 820х9	168		800	820×9	820		358,5
Отвод ОСТ 34.10.752-97 820х9	169		800	820×9	820		259,9
Отвод ОСТ 34.10.752-97 1020х10	170		1000	1020×10	1020	10	616,3
Отвод ОСТ 34.10.752-97 1020х10	171		1000	1020×10	1020	10	413
Отвод ОСТ 34.10.752-97 1220х11	172		1200	1220×11	1220	11	969,4
Отвод ОСТ 34.10.752-97 1220х11	173		1200	1220×11	1220	11	651,8
Отвод ОСТ 34.10.752-97 1420х14	174		1400	1420×14	1420	14	1671,3
Отвод ОСТ 34.10.752-97 1420х14	175		1400	1420×14	1420	14	1123,8
Отвод ОСТ 34.10.752-97 1620х14	176		1600	1620×14	1620	14	2206,2
Отвод ОСТ 34.10.752-97 1620х18	177		1600	1620×14	1620	18	1901,6

Виды стали для отводов ОСТ 34.10.752-97

Отраслевым стандартом оговаривается возможность изготовления отводов, как из стали углеродистого типа, так и из стали с низким содержанием легирующих добавок следующих марок:

20;
09Г2С;
17Г1С;
17Г1С-У;
13ХФА;
15Х5М;
12Х1МФ;
08Х18Н10Т;
12Х18Н10Т

При этом, этим же нормативным документом предусмотрена возможность изготовления данных деталей из иных марок стали в соответствии с требованиями заказчика.

Изготовление отводов ОСТ 34.10.752-97

Name: Отводы сварные секторые ОСТ 34.10.752-97
Price: 3500 RUB
Availability: InStock

Секторные отводы под сварку служат для соединения труб большого диаметра с определенным углом разворота потока. Они изготавливаются под разными углами, наиболее распространены отводы с углами в 30, 45, 60 и 90°. Детали незаменимы при монтаже сварных бесшовных труб из углеродистой стали, используются в трубопроводах ТЭС и в сетях холодного и горячего водоснабжения.

Отводы ОСТ 34.10.752-97 изготавливаются из труб методом плазменной резки на сектора под заданным углом. Секции проходят механическую обработку торцов и стыкуются на стенде в единую деталь посредством сварочных операций. Далее применяется механизированная дуговая сварка в защитном газе.

Прочность сварных швов проверяют радиографическим или ультразвуковым методом. Неразъемное соединение повышает герметичность фитинга, защищает трубопроводную ветвь от утечек тепла и рабочей среды.

Купить сварные секторные отводы от производителя

Компания «ПРОМ-МЕТ» предлагает купить стальные отводыОСТ 34.10.752-97, произведенные на собственном оборудовании в Москве. В наличии большой выбор типоразмеров деталей для трубопровода по доступным ценам с заводской гарантией. Возможно оперативное изготовление крепежей, переходов, отводов, тройников по ТЗ заказчика. Заявку можно оставить по телефону или электронной почте.

Отводы сварные секторые ОСТ 34.10.752-97

Типоразмеры и основные параметры отводов ОСТ 34.10.752-97

Виды стали для отводов ОСТ 34.10.752-97

Изготовление отводов ОСТ 34.10.752-97

Купить сварные секторные отводы от производителя

Похожие продукты

Переходы ОСТ 34.10.700-97

Тройники сварные ОСТ 36-23-77

Отводы штампосварные ТУ 102-488-05

Нужна консультация по компенсаторам?
