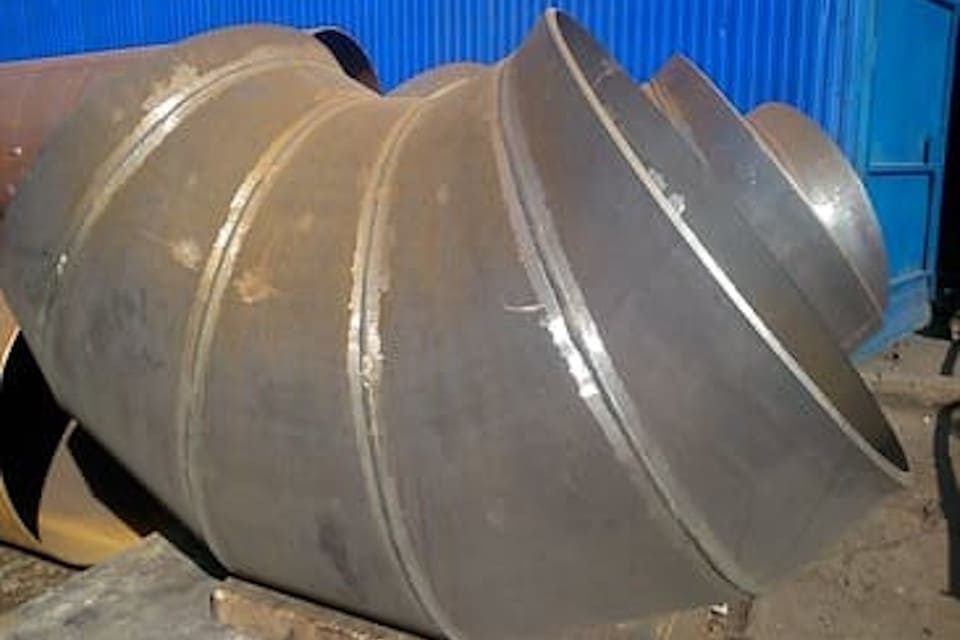

Отводы сварные секторные ТС-583

Отводы сварные секторные (секционные) ТС-583 – это незаменимый элемент соединительных элементов трубопроводов, необходимый для плавного перенаправления потока содержимого труб с большим диаметром. Угол поворота принимается в зависимости от эксплуатационных условий назначения трубопровода.

Отводы секторные сварные ТС-583 изготавливаются из труб методом плазменной резки на сектора под заданным углом. Торцы секций проходят механическую обработку и стыкуются на стенде в единую деталь посредством сваривания. Далее применяется механизированная дуговая сварка с использованием защитного газа. Стальные трубы большого диаметра отличаются высокой сопротивляемостью к воздействию активных сред и больших нагрузок, широко используются при эксплуатации нефте- и газопроводов, трубопроводов технологического и промыслового назначения.

Отвод сварной может быть изготовлен из:

углеродистой стали 3 и 20;
низколегированных сортов 09Г2С и 17Г1С.

При необходимости детали могут быть покрыты внутренним антикоррозионным цементно-песчаным покрытием (ЦПП). Для повышения прочности секционных отводов ТС-583 и их защиты от воздействия агрессивных сред, возможно нанесение «весьма усиленной изоляции» (ВУС) согласно требованиям ГОСТ Р 51164, ГОСТ 9.602-2005 или оцинкование.

Параметры отводов сварных секторных ТС-583

Обозначение колена	Условное давление Ру, МПа(кгс/см2)	Условный проход, Dу	Размеры присоединяемых труб Dн×S, мм	Dн1, мм	S1, мм	R, мм	Масса, кг
Колена с углом α 15⁰
008	2,5 (25)	500	530×8	530	8	800	32,9
009		500	530×8	530	11	645	39,3
010		600	630×12	630	12	950	66,1
011		600	630×12	630	12	695	53,6
012		700	720×9	720	9	1080	62,2
013		700	720×9	720	11	740	58,6
014		800	820×11	820		1230	73,1
015		800	820×11	820		820	71,3
016		900	920х14	920	14	1380	117,1
017		900	920х14	920		920	110,9
018		1000	1020×14	1020		1530	144,1
019		1000	1020×14	1020		1020	132,3
020		1200	1220×14	1220		1830	206,0
021		1200	1220×14	1220	18	1220	231,9
022		1400	1420х14	1420	18	2130	350,3
023		1400	1420х14	1420	22	1420	296,1
026	1,6 (16)	500	530х8	530	8	800	32,9
027		600	630×8	630	8	950	43,3
028		600	630×8	630	10	695	34,9
029		700	720×9	720	9	1080	62,2
030		700	720×9	720		740	48,0
031		800	820×9	820		1230	59,8
032		800	820×9	820		820	58,3
033		900	920х10	920	10	1380	81,6
034		900	920х10	920		920	77,2
035		1000	1020×10	1020		1530	102,7
036		1000	1020×10	1020		1020	94,3
037		1200	1220×11	1220	11	1830	161,6
038		1200	1220×11	1220	11	1220	141,3
039		1400	1420×14	1420	14	2130	278,0
040		1400	1420×14	1420	14	1420	236,3
041	2,2 (22) t=350°С	500	530×8	530	11	800	45,2
042		500	530×8	530	11	645	39,3
043		700	720×11	720	12	1080	76
044		700	720×11	720	14	740	74,8
045		800	820×11	820	14	1230	93,2
046		800	820×11	820	18	820	117
Колена с углом α 22°30´
055	2,5 (25)	500	530×8	530	8	800	33
056		500	530×8	530	11	530	44,3
057		600	630×12	630	12	950	69,5
058		600	630×12	630	12	630	64,8
059		700	720×9	720	9	1080	68,1
060		700	720×9	720	11	720	75
061		800	820×11	820		1230	107,9
062		800	820×11	820		820	94,9
063		900	920х14	920	12	1380	173
064		900	920х14	920	14	920	147,2
065		1000	1020×14	1020		1530	211,5
066		1000	1020×14	1020		1020	141,8
067		1200	1220×14	1220		1830	304,8
068		1200	1220×14	1220	18	1220	261
069		1400	1420х14	1420	18	2130	530,6
070		1400	1420х14	1420	22	1420	354,6
072	1,6 (16)	500	530×8	530	8	530	32,6
073		600	630×8	630	8	950	46,8
074		600	630×8	630	10	630	43,6
075		700	720×9	720	9	1080	68,1
076		700	720×9	720		720	61,7
077		800	820×9	820		1230	88,6
078		800	820×9	820		820	77,8
079		900	920х10	920	10	1380	123,5
080		900	920х10	920		920	105,1
081		1000	1020×10	1020		1530	152,4
082		1000	1020×10	1020		1020	101,7
083		1200	1220×11	1220	11	1830	239,9
084		1200	1220×11	1220	11	1220	160,8
085		1400	1420×14	1420	14	2130	413
086		1400	1420×14	1420	14	1420	276,2
087	2,2 (22) t=350°С	500	530×8	530	11	800	44,7
088		500	530×8	530	11	530	43,9
089		700	720×11	720	12	1080	83,2
090		700	720×11	720	14	720	94,5
091		800	820×11	820	14	1230	136,8
092		800	820×11	820	18	820	152,2
Колена с углом α 30⁰
101	2,5 (25)	500	530×8	530	8	800	44,6
102		500	530×8	530	11	530	55,3
103		600	630×12	630	12	950	94,6
104		600	630×12	630	12	630	81,8
105		700	720×9	720	9	1080	92,8
106		700	720×9	720	11	720	95,2
107		800	820×11	820		1230	146,8
108		800	820×11	820		820	98,5
109		900	920х14	920	12	1380	232,1
110		900	920х14	920	14	920	154,8
111		1000	1020×14	1020		1530	288,5
112		1000	1020×14	1020		1020	194,1
113		1200	1220×14	1220		1830	413,4
114		1200	1220×14	1220	18	1220	356,8
115		1400	1420х14	1420	18	2130	711,4
116		1400	1420х14	1420	22	1420	473,3
119	1,6 (16)	500	530х8	530	8	530	40,3
120		600	630×8	630	8	950	63,2
121		600	630×8	630	10	630	54,6
122		700	720×9	720	9	1080	92,9
123		700	720×9	720		720	77,9
124		800	820×9	820		1230	120,2
125		800	820×9	820		820	80,6
126		900	920х10	920	10	1380	166,1
127		900	920х10	920		920	111
128		1000	1020×10	1020		1530	206,4
129		1000	1020×10	1020		1020	138,6
130		1200	1220×11	1220	11	1830	325
131		1200	1220×11	1220	11	1220	218
132		1400	1420×14	1420	14	2130	558,6
133		1400	1420×14	1420	14	1420	374,6
134	2,2 (22) t=350°С	500	530×8	530	11	800	61,2
135		500	530×8	530	11	530	55,3
136		700	720×11	720	12	1080	113,1
137		700	720×11	720	14	720	121,1
138		800	820×11	820	14	1230	186,7
139		800	820×11	820	18	820	161,2
Колена с углом α 45⁰
148	2,5 (25)	500	530×8	530	8	800	66,9
149		500	530×8	530	11	530	76,3
150		600	630×12	630	12	950	141,7
151		600	630×12	630	12	630	113,9
152		700	720×9	720	9	1080	138,2
153		700	720×9	720	11	720	133,4
154		800	820×11	820		1230	218,9
155		800	820×11	820		820	169,9
156		900	920х14	920	12	1380	346,7
157		900	920х14	920	14	920	262,3
158		1000	1020×14	1020		1530	431,2
159		1000	1020×14	1020		1020	289,5
160		1200	1220×14	1220		1830	616,9
161		1200	1220×14	1220	18	1220	534,2
162		1400	1420х14	1420	18	2130	1060
163		1400	1420х14	1420	22	1420	707
165	1,6 (16)	500	530х8	530	8	530	55,5
166		600	630×8	630	8	950	94,7
167		600	630×8	630	10	630	75,9
168		700	720×9	720	9	1080	138,2
169		700	720×9	720		720	109,3
170		800	820×9	820		1230	179,3
171		800	820×9	820		820	138,9
172		900	920х10	920	10	1380	248,1
173		900	920х10	920		920	188,6
174		1000	1020×10	1020		1530	308,2
175		1000	1020×10	1020		1020	206,5
176		1200	1220×11	1220	11	1830	484,7
177		1200	1220×11	1220	11	1220	325,9
178		1400	1420×14	1420	14	2130	835,7
179		1400	1420×14	1420	14	1420	561,9
180	2,2 (22) t=350°С	500	530×8	530	11	800	92,6
181		500	530×8	530	11	530	76,6
182		700	720×11	720	12	1080	170,4
183		700	720×11	720	14	720	170,6
184		800	820×11	820	14	1230	281,7
185		800	820×11	820	18	820	279,6
Колена с углом α 60⁰
194	2,5 (25)	500	530×8	530	8	800	89,2
195		500	530×8	530	11	530	96,6
196		600	630×12	630	12	950	189,2
197		600	630×12	630	12	630	145,3
198		700	720×9	720	9	1080	185,6
199		700	720×9	720	11	720	171,1
200		800	820×11	820		1230	293,7
201		800	820×11	820		820	197
202		900	920х14	920	12	1380	464,7
203		900	920х14	920	14	920	310,2
204		1000	1020×14	1020		1530	577,1
205		1000	1020×14	1020		1020	388,2
206		1200	1220×14	1220		1830	826,7
207		1200	1220×14	1220	18	1220	713,5
208		1400	1420х14	1420	18	2130	1420,8
209		1400	1420х14	1420	22	1420	947
212	1,6 (16)	500	530х8	530	8	530	70,3
213		600	630×8	630	8	950	126,5
214		600	630×8	630	10	630	97
215		700	720×9	720	9	1080	185,7
216		700	720×9	720		720	140,1
217		800	820×9	820		1230	240,5
218		800	820×9	820		820	161,3
219		900	920х10	920	10	1380	332,6
220		900	920х10	920		920	222,8
221		1000	1020×10	1020		1530	412,8
222		1000	1020×10	1020		1020	277,2
223		1200	1220×11	1220	11	1830	650
224		1200	1220×11	1220	11	1220	436,1
225		1400	1420×14	1420	14	2130	1117,2
226		1400	1420×14	1420	14	1420	748,8
227	2,2 (22) t=350°С	500	530×8	530	11	800	122,5
228		500	530×8	530	11	530	96,6
229		700	720×11	720	12	1080	226
230		700	720×11	720	14	720	218
231		800	820×11	820	14	1230	373,9
232		800	820×11	820	18	820	322,3
Колена с углом α 90⁰
241	2,5 (25)	500	530×8	530	8	800	134
242		500	530×8	530	11	530	138,5
243		600	630×12	630	12	950	283,3
244		600	630×12	630	12	630	209,4
245		700	720×9	720	9	1080	276,4
246		700	720×9	720	11	720	247,6
247		800	820×11	820		1230	438
248		800	820×11	820		820	317,7
249		900	920х14	920	12	1380	693,4
250		900	920х14	920	14	920	495,7
251		1000	1020×14	1020		1530	862,5
252		1000	1020×14	1020		1020	579
253		1200	1220×14	1220		1830	1233,7
254		1200	1220×14	1220	18	1220	1068,5
255		1400	1420х14	1420	18	2130	2116,2
256		1400	1420х14	1420	22	1420	1415,1
258	1,6 (16)	500	530х8	530	8	530	100,7
259		600	630×8	630	8	950	189,5
260		600	630×8	630	10	630	139,6
261		700	720×9	720	9	1080	276,4
262		700	720×9	720		720	202,8
263		800	820×9	820		1230	358,5
264		800	820×9	820		820	259,9
265		900	920х10	920	10	1380	494,1
266		900	920х10	920		920	354,3
267		1000	1020×10	1020		1530	616,3
268		1000	1020×10	1020		1020	413
269		1200	1220×11	1220	11	1830	969,4
270		1200	1220×11	1220	11	1220	651,8
271		1400	1420×14	1420	14	2130	1671,3
272		1400	1420×14	1420	14	1420	1123,8

Технические требования к материалам

Характеристики стального сплава для сварных секторных сборочных отводов ТС-583 для трубопроводов тепловых сетей регламентируются «Правилами устройства и безопасности эксплуатации трубопроводов пара и горячей воды», РТМ-1с, СНиП 2.04.07, СНиП 3.05.03.

Детали и сборочные отводы трубопроводов ТС-583 изготавливаются из углеродистой и низколегированной сталей:

Листовая сталь для изготовления деталей и сборочных единиц трубопроводов, на которые распространяется действие «Правил пара и горячей воды» должна быть подвергнута всем видам испытания и контроля.
Лист по ГОСТ 1577 из стали марки 20 по ГОСТ 1050 соответствует определению предела текучести ≥ 25 кгс/мм2.
Допустимо использование листовой стали марок Ст3сп5, 20, 20К до температуры -30°С при условии испытания на ударный изгиб при температуре -40°С и гидроиспытания изделий из нее при температуре наружного давления воздуха выше 0°С.
Для производства деталей трубопроводов применяется листовая сталь в соответствии с таблицей, представленной ниже.

Марка стали	НТД на лист	S*, мм	Минимальная расчетная температура наружного воздуха, °С	Максимальная рабочая температура, °С	Максимальное рабочое давление, МПа
Ст3сп5 ГОСТ 380	ГОСТ 14637	≤12	-20(3)	200	1,6
20 ГОСТ 1050	ГОСТ 1577 категория 3	≤12	-20(3)	300	1,6
20К ГОСТ 5520	ГОСТ 5520 категория 11	Не ограничена	-20(3)	425	2,5
17ГС, 17Г1С ГОСТ19281	ГОСТ 5520 категория 11, категория 12		-20(3)	350	2,5
17ГС, 17Г1С ГОСТ19281	ГОСТ 5520 категория 11, категория 12		-40	350	2,5
17ГС, 17Г1С ГОСТ19281	ГОСТ 19281 категория 11, категория 12, категория 14		-20	350	2,5
17ГС, 17Г1С ГОСТ19281			-40	350	2,5
17ГС, 17Г1С ГОСТ19281			-60	350	2,5
16ГС, 09Г2С, 10Г2С1 ГОСТ 19281	ГОСТ 19281, ГОСТ 5520 категория 11, категория 12, категория 14		-20	425	2,5
16ГС, 09Г2С, 10Г2С1 ГОСТ 19281			-40	425	2,5
16ГС, 09Г2С, 10Г2С1 ГОСТ 19281			-60	425	2,5

Купить сборочные секторные отводы от производителя

Компания «ПРОМ-МЕТ» предлагает купить стальные отводыТС-583, произведенные на собственном оборудовании с доставкой по России. В наличии большой выбор типоразмеров деталей для трубопровода по доступным ценам с заводской гарантией. Возможно оперативное изготовление крепежей, переходов, отводов, тройников по ТЗ заказчика. Заявку можно оставить по телефону или электронной почте.
