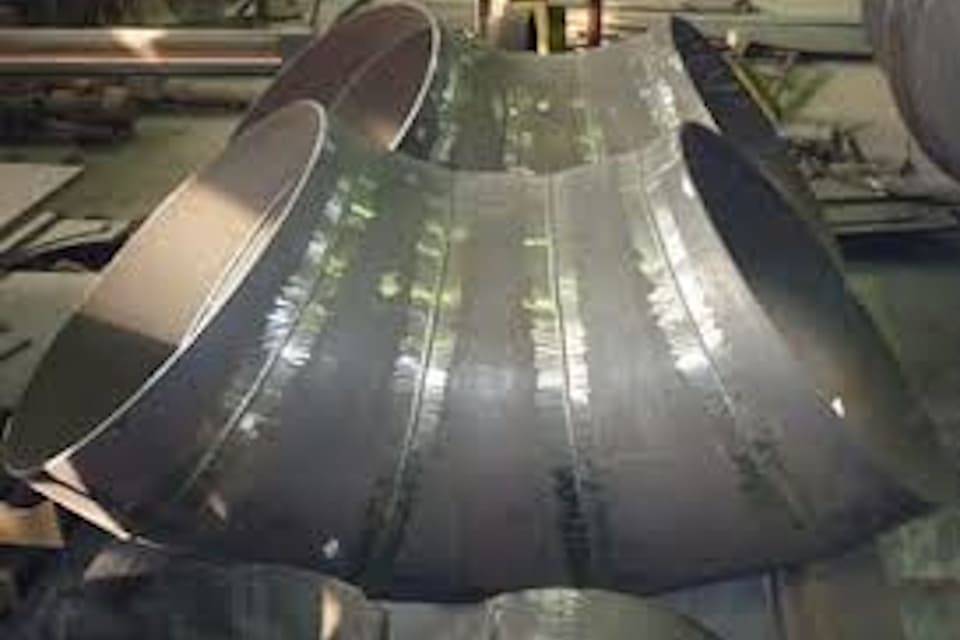

Отводы сварные секторные СК 2109-92

Секторные сварные отводы СК 2109-92 широко используются в сфере монтажа технологических нефтепроводов и трубопроводов ТЭС и выполняют функции соединительных деталей трубопровода. Они позволяют плавно сменить направление трубопровода и обеспечить бесперебойное движение жидкости или газа.

Сварные секторные отводы присоединяются к трубам путем сварки встык. Для грамотного монтажа необходимо, чтобы трубы имели одинаковый диаметр и располагались друг к другу ровно под тем же углом, что и отвод. Тип исполнения – отводы сварные СК2109-92 секторные четырехсегментные колена R≈1,5DN и R≈1DN.

Изготовление сварных отводов СК 2109-92

Секторные соединительные детали типа СК 2109-92 изготавливают методом резки трубной заготовки на сектора, затем производят сварку деталей между собой. Материалы для отводов сварных СК 2109-92 секторных: труба ГОСТ 10706-76, ГОСТ 10704-76, ГОСТ 20295-85; сталь листовая углеродистая ст3сп. Изделия могут иметь различные характеристики в зависимости от области применения в соответствии с нормативными документами:

ОСТ 34-10-752-97 (для трубопроводов ТЭС);
ОСТ 36-21-77 (для металлургической, пищевой, нефтяной, химической и других отраслей промышленности);
СК 2109-92 (для водопроводных сетей);
ТС-583 (для тепловых сетей).

Согласно проектным требованиям заказчика, возможно изготовление секционных отводов с нестандартной толщиной стенки, промежуточного диаметра и с различными углами поворота и радиусом гиба. Продукция «ПРОМ-МЕТ» полностью соответствует российским и зарубежным требованиям, предъявляемым к трубной продукции.

Секторные сварные детали типа СК 2109-92 производят из сертифицированного сырья, прошедшего процедуру входного контроля. Это исключает возможность возникновения брака. Готовые фитинги полностью соответствуют требованиям отраслевого стандарта.

Сварные отводы СК 2109-92 с углом 30°

Условный проход Ду, мм	Размеры труб Дн х S, мм	R, мм	Отвод под углом 30°
Условный проход Ду, мм	Размеры труб Дн х S, мм	R, мм	L, mm	Масса, кг
400	426х7	600	160	20
400	426х7	800	215	31
500	530х7	500	134	24,2
	530х8			27,6
	530х10			34,2
500	530х7	750	201	36
	530х8			41
	530х10			50,4
600	630х7	600	161	34,6
600	630х10	600	161	49
600	630х7	900	241	51,2
600	630х10	900	241	72,2
700	720х7	700	188	46,2
	720х8			52,6
	720х9			59,2
700	720х7	1050	281	69,2
	720х8			79
	720х9			89
800	820х8	800	214	69,2
800	820х10	800	214	86
800	820х8	1200	322	108,6
800	820х10	1200	322	128,8
900	920х8	900	241	86,8
900	920х10	900	241	108
900	920х8	1350	362	132
900	920х10	1350	362	168,4
1000	1020х8	1000	268	108,6
1000	1020х10	1000	268	133,5
1000	1020х8	1500	402	160
1000	1020х10	1500	402	197,8
1200	1220х9	1200	322	175,6
1200	1220х9	1800	483	263,4
1400	1420х10	1400	375	260,2
1400	1420х10	2100	564	390

Сварные отводы СК 2109-92 с углом 45°

Условный проход Ду, мм	Размеры труб Дн х S, мм	R, мм	Отвод под углом 45°
Условный проход Ду, мм	Размеры труб Дн х S, мм	R, мм	L, mm	Масса, кг
400	426х7	600	249	36
400	426х7	800	332	48
500	530х7	500	207	37,4
	530х8			42,8
	530х10			53,2
500	530х7	750	310	56
	530х8			63,8
	530х10			78,4
600	630х7	600	249	53,6
600	630х10	600	249	76
600	630х7	900	372	80,1
600	630х10	900	372	112,6
700	720х7	700	290	70,6
	720х8			81,4
	720х9			91,6
700	720х7	1050	435	111,4
	720х8			122,2
	720х9			137,4
800	820х8	800	331	106,8
800	820х10	800	331	132,8
800	820х8	1200	496	158
800	820х10	1200	496	196,8
900	920х8	900	373	134
900	920х10	900	373	166
900	920х8	1350	560	201,2
900	920х10	1350	560	250,4
1000	1020х8	1000	414	168
1000	1020х10	1000	414	208
1000	1020х8	1500	620	246,6
1000	1020х10	1500	620	307,2
1200	1220х9	1200	497	270,8
1200	1220х9	1800	745	407,2
1400	1420х10	1400	580	402
1400	1420х10	2100	870	604

Сварные отводы СК 2109-92 с углом 60°

Условный проход Ду, мм	Размеры труб Дн х S, мм	R, мм	Отвод под углом 60°
Условный проход Ду, мм	Размеры труб Дн х S, мм	R, мм	L, mm	Масса, кг
400	426х7	600	346	46,6
400	426х7	800	462	62
500	530х7	500	289	48,3
	530х8			55,2
	530х10			68,5
500	530х7	750	432	71,8
	530х8			81,3
	530х10			102,9
600	630х7	600	346	69,2
600	630х10	600	346	98
600	630х7	900	520	103,9
600	630х10	900	520	147,4
700	720х7	700	404	95
	720х8			107
	720х9			120
700	720х7	1050	605	140
	720х8			160
	720х9			180
800	820х8	800	464	138,4
800	820х10	800	464	171,9
800	820х8	1200	694	206
800	820х10	1200	694	256,7
900	920х8	900	520	173,6
900	920х10	900	520	220
900	920х8	1350	780	263
900	920х10	1350	780	336,5
1000	1020х8	1000	578	218
1000	1020х10	1000	578	270
1000	1020х8	1500	865	321
1000	1020х10	1500	865	400,2
1200	1220х9	1200	693	352
1200	1220х9	1800	1040	518,3
1400	1420х10	1400	806	536
1400	1420х10	2100	1210	782,1

Сварные отводы СК 2109-92 с углом 90°

Условный проход Ду, мм	Размеры труб Дн х S, мм	R, мм	Отвод под углом 90°
Условный проход Ду, мм	Размеры труб Дн х S, мм	R, мм	L, mm	Масса, кг
400	426х7	600	600	70
400	426х7	800	800	93
500	530х7	500	500	74
	530х8			82,8
	530х10			102,8
500	530х7	750	750	109,1
	530х8			124,4
	530х10			157,4
600	630х7	600	600	103,8
600	630х10	600	600	147
600	630х7	900	900	155,9
600	630х10	900	900	220,9
700	720х7	700	700	138,4
	720х8			158
	720х9			177,6
700	720х7	1050	1050	207,6
	720х8			237,2
	720х9			267
800	820х8	800	800	138,5
800	820х10	800	800	257,8
800	820х8	1200	1200	309,3
800	820х10	1200	1200	385,5
900	920х8	900	900	260,4
900	920х10	900	900	324
900	920х8	1350	1350	350
900	920х10	1350	1350	415
1000	1020х8	1000	1000	325,8
1000	1020х10	1000	1000	401,5
1000	1020х8	1500	1500	478,6
1000	1020х10	1500	1500	595,8
1200	1220х9	1200	1200	526
1200	1220х9	1800	1800	779,6
1400	1420х10	1400	1400	796,4
1400	1420х10	2100	2100	1174,2

Применение отводов СК 2109-92

Секторные отводы СК 2109-92 применяются в разных отраслях промышленности, при эксплуатации инженерных коммуникаций различного назначения. Это могут быть предприятия химической отрасли, водопроводные системы, трубопроводы, транспортирующие разнообразные среды. Нередко стальные элементы используют при прокладке магистралей, эксплуатируемых на тепловых электростанциях. Соединительную деталь можно использовать для устройства трубопроводных систем с любым давлением ‒ и малым и большим.

Сварные отводы СК 2109-92 диаметром от Ду = 400мм по Ду = 1400мм с радиусом гиба R=1.5, R=2 углом 30, 45, 60, 90 градусов (отвод 90 сварной) на Ру 1,6, Ру 2,5МПа наиболее часто используют при прокладке водопроводов, на участках со значительными нагрузками. Они применяются при обустройстве коммуникаций, строительстве объектов металлургии и энергетики.

Поскольку отводы сварные секторные типа СК 2109-92 отличаются герметичностью и надежностью, их используют на наиболее ответственных участках коммуникаций, испытывающих значительные нагрузки. Устойчивость к низким температурам, коррозийная стойкость и механическая прочность ‒ все эти характеристики обеспечивают долговечность и длительный безаварийный период эксплуатации.

Купить сварные секторные отводы СК 2109-92 от производителя

Компания «ПРОМ-МЕТ» предлагает купить стальные отводыСК 2109-92, произведенные на собственном оборудовании с доставкой по России. В наличии большой выбор типоразмеров деталей для трубопровода по доступным ценам с заводской гарантией. Возможно оперативное изготовление крепежей, переходов, отводов, тройников по ТЗ заказчика. Заявку можно оставить по телефону или электронной почте.
