Name: Отводы крутоизогнутые ГОСТ 30753-01
Price: 4900 RUB
Availability: InStock

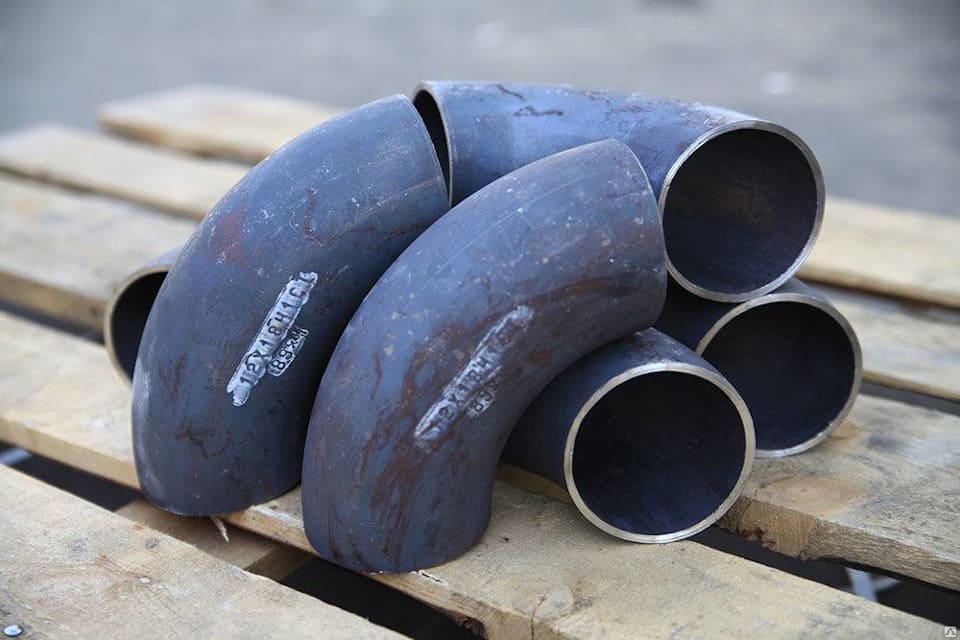

Отводы крутоизогнутые ГОСТ 30753-01

Отводы крутоизогнутые бесшовные изготавливаются в соответствии ГОСТ 30753-01 из углеродистых и низколегированных сталей. Детали представляют собой элементы трубопровода, предназначенные для изменения направления потока транспортируемой среды под определенным углом. Бесшовные стальные отводы используются в металлургии на промышленных предприятиях и в составе трубопроводов, расположенных в климатических зонах с холодным и умеренным климатом. Они незаменимы для обеспечения бесперебойной транспортировки пара и воды в трубопроводах и аппаратах, находящихся на учете в органах государственного контроля.

Особенности использования и параметры

Крутоизогнутые стальные отводы ГОСТ 30753-01 могут эксплуатироваться в трубопроводах максимальным давлением до 16 МПа, и температуре от -70 до +4500С в соответствии с требованиями конструкторской и технологической документацией. Отводы приварные 3D c R≈1,5 DN и Ɵ=600, Ɵ=900 и Ɵ=1800 изготавливаются методом протяжки или штамповки. Марки сталей для изготовления: Ст.20; 09Г2С, по запросу возможно производство деталей из материала с другими параметрами. Угол гиба: 30, 45, 60, 90 градусов. По согласованию с компанией «ПРОМ-МЕТ» возможен заказ отводов исполнения 2 с другими размерами и углами θ, с увеличенной толщиной стенки в неторцевых сечениях.

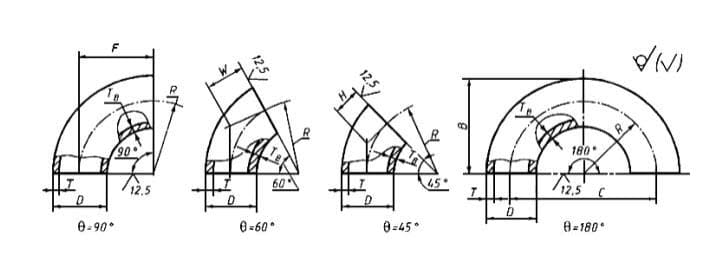

Технические характеристики

DN	D	Т	F = R	W	H	С	B	Масса отвода с θ = 90°, кг
50	57	4	50	29	21	100	79	0,4
		5						0,5
		6						0,6
65	76	5	65	37	27	130	103	0,9
		6						1,1
		7						1,2
80	89	5	80	46	33	160	125	1,3
		6						1,6
		7						1,8
		8						2,1
100	102	5	100	58	41	200	151	1,9
		6						2,3
		8						3,0
		10						3,7
	108	5					154	2,1
		6						2,4
		8						3,1
		10						3,9
	114	5				203	159	2,2
		6						2,5
		8						3,3
		10						4,1
125	133	5	125	72	52	250	192	3,0
		6						3,6
		8						4,9
		10						6,1
		12						7,3
150	159	5	150	87	62	300	230	4,5
		6						5,4
		8						7,1
		10						8,7
		12						11,0
		14						12,0
	168	5					234	4,7
		6						5,6
		8						7,5
		10						9,4
		12						11,0
		14						13,0
200	219	7	200	115	83	400	310	12,0
		8						13,0
		10						16,0
		12						19,0
		16						25,0
		18						29,0
250	273	9	250	158	103	500	387	24,0
		10						26,0
		12						31,0
		16						42,0
		18						47,0
		20						52,0
		22						57,0
		24						60,0
300	325	9	300	173	124	600	463	34,0
		10						37,0
		12						45,0
		14						52,0
		16						59,0
		18						67,0
		20						74,0
		22						81,0
		24						89,0
		26						96,0
		28						102,0
350	377	10	350	202	145	700	539	47,0
		12						57,0
		16						76,0
		18						85,0
		20						94,0
		24						113,0
		26						122,0
		30						141,0
400	426	10	400	231	166	800	613	64,0
		12						77,0
		16						103,0
		18						116,0
		22						142,0
		24						155,0
		26						167,0
		28						180,0
		32						206,0
		34						219,0
		36						130,0
500	530	9	500	289	207	1000	765	92,0
		10						102,0
		12						122,0
		14						143,0
		16						161,0
		18						184,0
		20						204,0
		22						223,0
		24						243,0
		26						262,0
		28						282,0
		30						300,0
		32						320,0
		34						340,0
		36						365,0
600	630	9	600	346	248	1200	915	131,0
		10						146,0
		12						174,0
		14						200,0
		16						230,0
		18						261,0
		20						290,0
		22						319,0
		24						346,0
		26						371,0
		28						400,0
		30						428,0
		32						460,0
		34						489,0
		36						518,0
700	720	9	700	405	283	1400	1060	174,0
		10						193,0
		12						230,0
		14						268,0
		16						306,0
		18						343,0
		20						380,0
		22						416,0
		24						453,0
		26						489,0
		28						525,0
		30						561,0
		32						596,0
		34						632,0
		36						667,0
800	820	9	800	462	324	1600	1220	226,0
		10						251,0
		12						301,0
		14						350,0
		16						399,0
		18						447,0
		20						496,0
		22						544,0
		24						592,0
		26						640,0
		28						687,0
		30						734,0
		32						781,0
		34						828,0
		36						874,0

Купить отводы ГОСТ 30753-01

Компания «ПРОМ-МЕТ» специализируется на производстве отводов ТС-582 по ГОСТ 30753-01 из высококачественной стали на собственном оборудовании в Московской области с доставкой по России. В наличии большой выбор типоразмеров деталей по доступным ценам с заводской гарантией. Возможно оперативное изготовление по ТЗ заказчика. Для уточнения деталей доставки и составления сметы свяжитесь с нами по телефону или по электронной почте.
