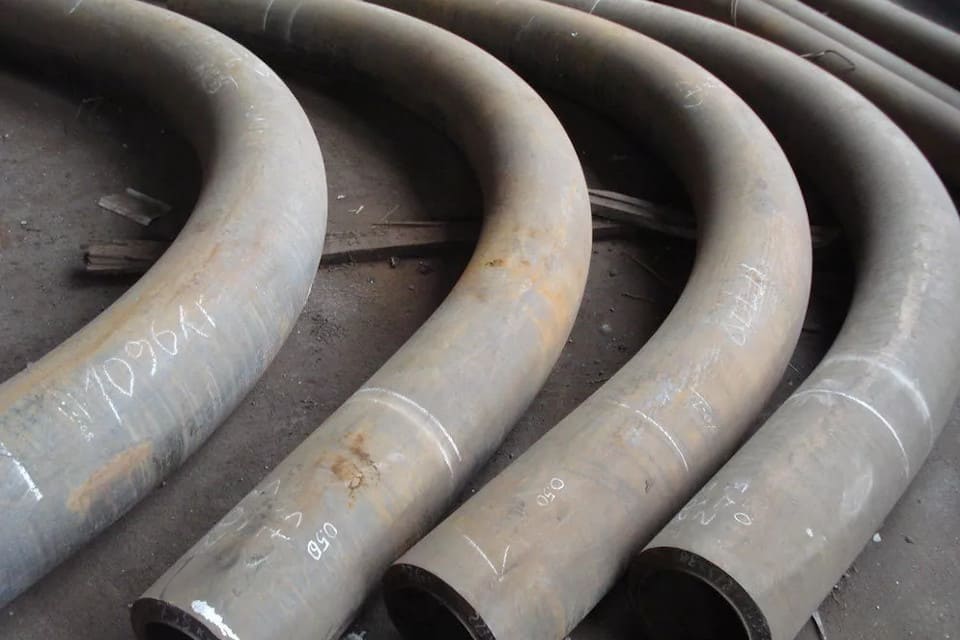

Отвод гнутый – соединительная деталь трубопровода, представляющая собой изогнутую трубу с прямыми участками заданной длины. Изделия изготавливается холодным способом (отводы ГО) и методом индукционного нагрева (отводы ОГ). Радиус гиба гнутых отводов варьируется в пределах от 1 Dу до 20 Dу, а углы в зависимости от технических стандартов находятся в пределах от 15° до 90° и от 3° до 180°.

От поставщика газ поступает к потребителю через сотни, и тысячи километров, неоднократно меняя направление. Газопровод невозможно эксплуатировать без надежной соединительной части – гнутого отвода (ОГ или ГО). Гнутые и крутоизогнутые отводы обеспечивают безопасное и бесперебойное использование трубопроводов различного назначения. Гнутый стальной отвод – это деталь трубопровода, используемая для плавного изменения направления трубопровода. Отвод из стали различного класса прочности представляет собой конструкцию большим радиуса сгиба и наличием прямолинейных участков.

Холодногнутые отводы производятся со значительным радиусом сгиба (от 15 м). Угол сгиба изделий не превышает 27°. Горячегнутые отводы производятся с радиусом сгиба в пределах 1,5-6 Ду. Отводы гнутые отличаются значительным весом. Они незаменимы в случаях, когда нет возможности использовать крутоизогнутые отводы либо изделия с большим радиусом сгиба.

Изготовление гнутых отводов

По желанию заказчика на наружную и внутреннюю поверхность изделия может быть нанесено антикоррозионное покрытие. Благодаря собственному производству есть возможность производства гнутых отводов с различными радиусами гиба в пределах от 1 до 180 градусов.

Гнутые отводы могут быть изготовлены по нормативным документам:

• ТУ 102-488-95 (Сталь: 20, 09Г2С, 15х5м, 12Х18Н10Т, 10х17н13м2т, 12х1мф и др.)
• ТУ 51-515-91 (Сталь: 20, 09Г2С, 15х5м, 12Х18Н10Т, 10х17н13м2т, 12х1мф и др.)
• ОСТ 36-42-81 (Сталь: 20, 09Г2С, 15х5м, 12Х18Н10Т, 10х17н13м2т, 12х1мф и др.)
• ГОСТ 22793-83 (Сталь: 20, 09Г2С, 15х5м, 12Х18Н10Т, 10х17н13м2т, 12х1мф и др.)
• ГОСТ 24950-81 (Сталь: 20, 09Г2С, 15х5м, 12Х18Н10Т, 10х17н13м2т, 12х1мф и др.)

Классификация гнутых отводов

Отводы гнутые бывают холодногнутыми (ГО), которые изготавливаются по ГОСТ 24950-81 с большим (от 15 м) радиусом гиба и горячегнутыми (ОГ), которые изготавливаются по ТУ 102-488-95, ТУ 1469-014-01395041-03, ТУ 51-515-91 и другими ТУ с радиусами гиба от 1,5 до 6 Ду. В отличие от отводов, произведенных горячим методом (ОГ), холодногнутые отводы (ГО) могут изготавливаться только с Ду219 до Ду1420 и углом загиба до 27 градусов.

ОГ могут изготавливаться из различных марок сталей: 20, 20А, 20С, 09Г2С, 09ГСФ, 13ХФА, 20ФА, 15Х5М, 15ХМ, 12Х1МФ, 15ГС, 10Г2, 13Г1С, 17Г1С, 10Г2ФБЮ, 06ХН28МДТ, (08)12Х18Н10Т, 10Х17Н13М2Т, европейских аналогов и других марок стали, с классом прочности К42, К48, К52, К55, К60.

По требованию Заказчика на ОГ возможно нанесение антикоррозионного покрытия, как внутреннего, так и наружного. Отводы гнутые изготавливаются с прямыми участками согласно ТУ, например: ТУ 102-488-95 исполнение 1 L=650 мм, Li=1600 мм, исполнение 2 L=Li=650 мм, исполнение 3 L=1600 мм, Li=3000 мм, исполнение 4 L=650 мм, Li=1600 мм. Также отводы гнутые могут изготавливаться с нестандартными прямыми участками по согласованию с Заказчиком. Реализуемая продукция выпускается в строгом соответствии с нормативно-техническими документами.

Отводы ГО

Гнутые отводы ОГ, выпускаемые по методу индукционного нагрева, эксплуатируются на магистральных трубопроводах с диаметрами от 57 до 1420 мм. Такие изделия подходят для эксплуатации в условиях рабочего давления до 32,0 МПа и соответствуют утвержденным классам прочности от К42 до К60. Отводы ОГ незаменимы в различных промышленных сферах, в частности в тяжелой промышленности. Характерным отличием соединительных деталей является широкий спектр возможных радиусов гиба от 1,5 до 40Dн.

Отводы ОГ

В отличие от отводов, изготовленных горячим методом, гнутые отводы ГО изготавливаются в диаметрах не менее 219 мм. Высший предел таких изделий ограничивается 1420 мм. Максимальный угол гиба отводов ГО составляет 27°.

Отвод ОГ 45°-426 (14К52) -16,0-0,75-5DN-1500/1500-УХЛ

Отвод горячегнутый с углом поворота 45° наружным диаметром 426 мм, для соединения с трубой толщиной стенки 14,0 мм, класса прочности стали К52, прямыми участками (или строительными длинами) L1=1500, L2=1500, на рабочее давление 16,0 МПа, коэффициент условий работы 0,75, радиусом поворота 5DN в хладостойком исполнении при минимальной температуре эксплуатации стенки до -20°С.

Аналогично: Отвод гнутый ОГ 15°-426(14К52) -16,0-0,75-5DN-1500/1500-УХЛ, Отвод ОГ 60°-325(8К48) -16,0-0,75-5DN-1500/1500-УХЛ, Отвод ОГ 9°-426(14К50) -16,0-0,75-5DN-1500/1500-УХЛ, Отвод ОГ 60 гр-426(14К52) -16,0-0,75-20DN-3000/3000-УХЛ, Отвод ОГ 5°-426(14К52) -6,3-0,75-5DN-1150/1150-УХЛ, Отвод ОГ 7°-426(14К52) -16,0-0,75-5DN-1500/1500-УХЛ, Отвод ОГ 45°-530(10К55) -16,0-0,75-5DN-1500/1500-УХЛ, Отвод ОГ 21°-426(14К52) -16,0-0,75-5DN-1500/1500-УХЛ, Отвод ОГ 27°-426(14К52) -16,0-0,75-5DN-650/650-УХЛ, Отвод ОГ 35°-426(14К52) -16,0-0,75-5DN-850/850-УХЛ, Отвод ОГ 57°-426(14К52) -16,0-0,75-5DN-750/750-УХЛ и др.

Отводы гнутые в изоляции:

• с заводским внутренним однослойным и двуслойным эпоксидным покрытием (Вн ЭПП) по ТУ
• с заводским наружным трехслойным противокоррозионным покрытием на основе термоусаживающихся материалов по ТУ
• с заводским наружным эпоксидным мастичным покрытием, теплоизоляцией ППУ 50мм, защитной металлополимерной оболочкой по ТУ
• с заводской пенополиуретановой теплогидроизоляцией (ППУ ТГИ) с системой «скин-эффект»
• с заводским наружным трехслойным антикоррозионным покрытием на основе полипропилена усиленного типа
• с внутренним заводским силикатно-эмалевым покрытием, стойким к агрессивному коррозионному воздействию перекачиваемого продукта (в т.ч. с повышенным содержанием сероводорода) по ТУ с температурой длительной эксплуатации внутреннего покрытия до 350 °С.

Нормативные документы на изоляцию:

ТУ 1469-006-39929189-2015, ТУ 1390-019-39929189-2017, ТУ 1390-005- 39929189-2015, ТУ 1390-020-39929189-2017, ТУ 1396-002-17213088-06, ТУ 1469-002-04834179-2005, ТУ 1469-004-04834179-2002, ТУ 2313-004-04834179-2005, ТУ 2313-008-17213088-03, ТУ 1390-045-20872280-2013, ТУ 1468-002-30856767-2011, ТУ 1468-013-32256008-2007, ТУ 1469-006-32545586-2014, ТУ1469-009-35349408-2013, ТУ 1390-001-52534308-2008, ТУ 1390-003-52534308-2008, ТУ 1469-014-56802935-2013, ТУ 1390-001-60700040-2009, ТУ 1468-005-65723488-2012, ТУ 1469-004-67983609-2015, ТУ 1469-013-74238272-2007, ТУ 1469-001-88374889-2012 соответствующие ГОСТ 9.602-2016 конструкция №9, ГОСТ Р 51164-98 конструкция №8, ГОСТ 31445-2012, ТУ 5768-003-35349408-2007, ТУ 1390-008-35349408-2013, ТУ 5768-001-35349408-2006, ТУ 5768-13-507411-2011, ГОСТ 9.602-2005

Виды стали для гнутых отводов

Компания поставляет стальные гнутые отводы из низколегированной, углеродистой и нержавеющей стали российского производства следующих марок:

• 20;
• 09Г2С;
• 17Г1С;
• 17Г1С-У;
• 13ХФА;
• 15Х5М;
• 12Х1МФ;
• 08Х18Н10Т;
• 12Х18Н10Т;
• 20ЮЧ;
• 10Г2ФБЮ;
• 10Х17Н13М3Т.

Маркировка и обозначение в нормативной документации

Нормативные документы и стандарты, в соответствии с которыми изготавливаются гнутые отводы ОГ и ГО:

• ТУ 102-488-95 (05);
• ТУ 51-515-91;
• ОСТ 36-42-81;
• ГОСТ 22793-83;
• ГОСТ 24950-81.

В процессе проектирования трубопровода определяется угол изгиба отвода гнутого. Материал, из которого изготовлен фитинг, должен соответствовать марке стали труб, которые стыкуются отводом. Поэтому ТЗ для завода изготовителя составляет проектировщик.

Фитинги имеют маркировку на корпусе и обозначаются в технической документации одинаковыми надписями, группами цифр и букв.

Для трубопроводных деталей – гнутых отводов в РФ принята стандартная маркировка:

•             ГО – изготовлены холодным методом по ГОСТ 24950

•             отводы гнутые ОГ – произведены горячим деформированием по ГОСТ 102-488, ТУ, ОСТ, СП и прочим нижестоящим стандартам.

Эти обозначения не являются обязательными, но в любом случае фитинг будет иметь название «отвод гнутый» вначале маркировки, и номер стандарта в конце.

Сфера применения гнутых отводов

Гнутые отводы ОГ изготавливаются с помощью индукционного нагрева ТВЧ и предназначены для выполнения поворотов магистральных трубопроводов, технологических обвязок насосных и компрессорных станций и других объектов нефтяной и газовой промышленности на давление до 10МПа, и промысловых трубопроводов на давление до 11,8 МПа, транспортирующих нефтепродукты и газ. Отводы изготавливаются с углами изгиба от 1° до 180° с градацией 1° и радиусами гиба от 1,5Ду до 10Ду (2DN, 3DN, 3.5DN 4DN, 5DN, 6DN, 7DN, 8DN, 9DN, 10DN). Классы прочности К42-K48-K52-К60.

Гнутые отводы отличаются от крутоизогнутых изделий намного большей величиной сгиба. В отличие от крутоизогнутых отводов в гнутых изделиях используются прямолинейные участки. Такие стальные отводы, как правило, отличаются большим весом. Они в основном применяются в местах, где по каким-либо причинам установка крутоизогнутых отводов невозможна или нецелесообразна. Отвод крутоизогнутый в отличие от гнутых изделий имеет значительно меньший радиус сгиба.

Базовые стандарты на гнутые отводы ОГ и ГО

Стандарты на отводы стальные гнутые разработаны для повышения производительности и качества проектирования, снижения бюджета реализации проектов путепроводов. Вышестоящие стандарты ГОСТ являются базовыми, нижестоящие ОСТ, ТУ и прочая нормативная документация используются для частных случаев.

Отводы ГОСТ 22793

Стандарт создан для производства отводов гнутых для заводов минеральных удобрений и нефтехимической отрасли народного хозяйства. Отличительными особенностями фитингов ГОСТ 22793 являются:

• номинальный диаметр DN 6 – 200 мм;
• номинальное давление среды PN 10 – 100 МПа;
• температурный диапазон среды -50°С … +510°С;
• угол изгиба 15°, 90°, 30°, 60° и 45°.

При изготовлении гнутых отводов по ГОСТ 22793 применяются марки сталей:

• 20 и 20ЮЧ;
• 09Г2С и 10Г2;
• 15Х5М, 15ГС и 14ХГС;
• 12Х18Н10Т и 12Х18Н12Т;
• 10Х17Н13М2Т и 10Х17Н13М3Т;
• 12Х1МФ;
• 22Х3М, 20Х2МА, 18Х3МВ и 30ХМА;
• 20Х3МВФ;
• 08Х18Н12Т и 08Х18Н10Т;
• 03Х17Н14М3 и 08Х17Н15М3Т.

Стандарт ГОСТ 22790 допускает использование иных марок сталей по требованию заказчика с учетом их свариваемости.

Отводы ГОСТ 24950

Стандарт регламентирует выпуск холодногнутых отводов ГО и кривых вставок на их основе. Основными характеристиками фитингов являются:

• изготовлены из труб большого диаметра DN 219 – 1420 мм;
• угол изгиба с шагом 3°, по требованиям заказчика допускается кратность 1°;
• радиус изгиба 15 – 60 м в зависимости от DN.

Для отводов ГОСТ 24950 используются низколегированные стали классов прочности К48 – К60 и углеродистые стали классов прочности К34 – К42. Для диаметров 219 – 426 мм применяются бесшовные и электросварные трубы, для DN 530 – 1420 мм только прямошовные трубчатые заготовки.

Отводы ОСТ 36-42

Отраслевой стандарт регламентирует производство сварных и гнутых отводов со следующими характеристиками:

• DN 10 – 400 мм;
• PN в пределах 10 МПа;
• технология изготовления холодным и горячим способом;
• углы изгиба 45°, 90°, 15°, 30° и 60°.

По индивидуальным ТЗ заказчика допускается изменение угла и радиуса изгиба в широком диапазоне. Материальное исполнение ОГ и ГО отводов по ОСТ 36-42 должно полностью соответствовать маркам сталей основного трубопровода.

Отводы СТО ЦКТИ

Для изготовления и реализации проектов трубопроводов теплостанций НПО ЦКТИ разработан ряд отраслевых стандартов на трубопроводные детали из марок сталей с высоким содержанием ванадия, молибдена и хрома. Конкретно на гнутые отводы распространяется действие следующих стандартов СТО ЦКТИ:

• 02 – DN 16 – 630 мм, PN 23,5 МПа максимум, температура в пределах +450°С, угол изгиба 15° – 90° с шагом 5°;
• 05 – DN 16 – 377 мм, PN 25 МПа максимум, температура среды до +560°С, угол изгиба 45°, 90°, 15°, 30° и 60°.

Изготавливаются отводы гнутые из труб марок 15ГС, 16ГС и 20 с хорошей свариваемостью, отсутствием коррозии, и высокой термостойкостью.

Отводы ОТТ КТН

Общие технические требования компании «Транснефть» разработаны для изготовления отводов гнутых со следующими эксплуатационными свойствами:

ОТТ 23.040.00 КТН-105:

• номинальный диаметр 530 – 1220 мм;
• номинальное давление рабочей среды 14 МПа максимум;
• угол изгиба 1° – 66°;
• технология горячей деформации (индукционный нагрев);
• климатическое исполнение ХЛ и У;
• радиус изгиба от 2DN.

ОТТ 23.040.00 КТН-104:

• DN 159 – 426 мм;
• холодногнутые типа ГО;
• угол изгиба в пределах 90° с градацией в 1°;
• PN 9,8 МПа;
• антикоррозионное покрытие по требованию.

Гнутые отводы по ОТТ КТН предназначены для магистральных путепроводов нефтегазодобывающей и перерабатывающей отрасли с температурным диапазоном рабочей среды от -60°С до +150°С. Теплоизоляцией и лакокрасочными защитными составами фитинги покрываются только по предварительному согласованию.

ТУ 1468-010-593377520

Разработчиком и держателем оригинала технических условий являются две организации – «НИПЦ НефтеГазСервис» и «ТНК». В стандарте регламентируются следующие параметры гнутых отводов:

• производство только из бесшовной трубы;
• допускается деформация в холодном состоянии и горячее гнутье;
• используются марки сталей 20ХФА, 15ХМФА, 15ХФА, 13ХФА, 08ХМФЧА, 09СФА, 20ФА и 20А;
• конструкция и геометрия по ОСТ 17375, исполнение по ГОСТ 17380, разделка кромок по ГОСТ 16037.

Изначально предназначены отводы гнутые по ТУ 1468 для обустройства нефтяных и газовых месторождений.

Отводы ТУ 1469

Стандарты ТУ являются нижестоящими по отношению к ГОСТ, разрабатываются предприятиями с учетом сырьевой базы, технологического оборудования и прочих условий. Поэтому в настоящее время уже существует 25 технических условий ТУ 1469:

Номер стандарта	DN (мм)	Радиус изгиба	Угол изгиба (°)	Особенности конструкции
ТУ 1469-005-90284633	219 – 420	от 2DN	любой	общего назначения
ТУ 1469-004-90284633	100 – 800	1,5 – 40DN		давление 32 МПа
ТУ 1469-013-04834179	200 – 1420		градация 1°	PN 32МПа
ТУ 1469-034-04834179	500 – 800	5DN	3 – 90	PN 28,5 МПа
ТУ 1469-032-04834179	200 – 1420	1,5 – 10DN	1 – 90	PN 32 МПа
ТУ 1469-003-67983609	108 – 1420	от 2DN		PN 11,8 МПа (магистраль), 31,5 МПа (промысел)
ТУ 1469-002-90284633	100 – 800	1,5 – 20DN	до 90	для сероводородной нефти
ТУ 1469-015-04834179	219 – 1220	1,5 – 10DN	в пределах прямого угла	PN 10 МПа
ТУ 1469-001-90284633	108 – 820	5DN	1 – 90°	PN 10 – 32 МПа
ТУ 1469-030-04834179	530 – 1220	1,5 – 10DN		PN 11,8 МПа
ТУ 1469-014-04834179	219 – 1420	от 2DN	любой	PN 31,4 МПа
ТУ 1469-012-01395041	10 – 1220			PN 14 МПа
ТУ 1469-011-04834179	219 – 1220			PN 10 МПа
ТУ 1469-008-49102539	219 – 1020			PN 32 МПа
ТУ 1469-014-74238272	219 – 1220			наружный антикорр
ТУ 1469-515-25784132	89 – 530		1 – 90	исполнение ХЛ, У
ТУ 1469-016-01395041	10 – 1220	1,5 – 10DN		PN 12 – 16 МПа
ТУ 1469-01574238272				PN 11,5 – 16 МПа
ТУ 1469-014-04834179	219 – 1420	1,5 – 3DN	любой	PN 31,5 МПа
ТУ 1469-012-04834179	530 – 1420	1,5 – 10DN	1 – 90	PN 12 – 16 МПа
ТУ 1469-003-34929762	57 – 530			PN 32 МПа
ТУ 1469-014-01395041	10 – 1220			PN 10 МПа
ТУ 1469-001-34929762	6 – 500	1 – 5DN		PN 63 МПа
ТУ 1469-014-01395041	10 – 1420		любой	PN 10 МПа
ТУ 1469-001-48733781	89 – 426	от 2DN	45, 60 и 90	исполнение У, ХЛ

Указанные ТУ ссылаются на стандарты ГОСТ по технологиям изготовления, контролю геометрии отводов и конструкционным материалам.

Отводы ТУ 51-515

На производство отводов гнутых высокого давления в 1991 году разработан стандарт ТУ 51-515. Основными характеристиками фитингов являются:

• характеристики рабочей среды – номинальное давление максимум 32 МПа, температурный диапазон -70°C … +650°С;
• номинальный диаметр – 89 – 530 мм;
• исполнение – материальное из трубы по ГОСТ 550, марки стали 09Г2С, 12ГС или 20, климатическое УХЛ и У;
• угол изгиба – 15°, 30°, 45°, 60°, 90°;
• радиус изгиба – 2 – 5DN.

В первом варианте исполнения с маркировкой «I» длина прямых участков разная, во втором с обозначением «II» одинаковая. Монтируются отводы гнутые сваркой, для обеспечения высокого качества швов используются вращатели, центраторы и прочие приспособления.

Таким образом, при существующем многообразии вариантов исполнения гнутых отводов выбор доступен исключительно специалистам. Компания обеспечивает квалифицированную информационную поддержку заказчикам на бесплатной основе.
