Цена зависит от диаметра и давления
7-14 дней

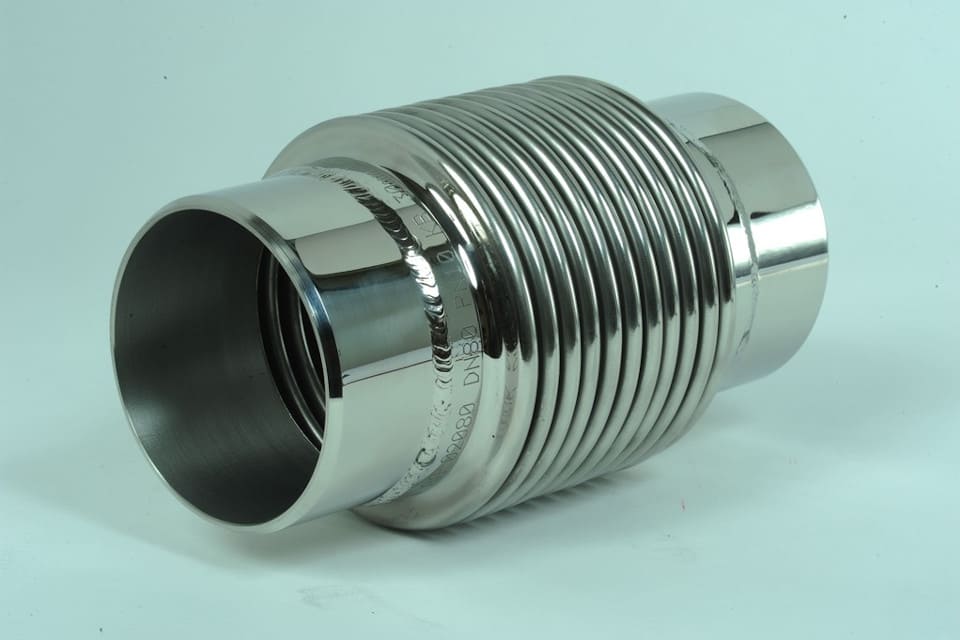

Осевые сильфонные компенсаторы ОПН PN для труб– это компенсационные устройства, применяемые для поглощения осевых смещений в трубопроводной системе. Изделия с патрубками под приварку нейтрализуют температурные воздействия, защищают от деформаций и дорогостоящего ремонта.
Комплектующие осевые детали подходят для трубопроводов, по которым транспортируется пресная и морская вода, нефтепродукты, криогенные продукты, газы, пар. паспорт изделия, В пакет документов к товару входят рекомендации по монтажу и эксплуатации, декларация соответствия ТР ТС.
За годы работы компания «ПРОМ-МЕТ» получила репутацию надежного поставщика металлоконструкций, стальных крепежей, опор трубопроводов, переходов, тройников и других комплектующих. Продукция полностью соответствует требованиям отраслевых стандартов.
Высокотехнологичные устройства, разработанные для эффективной компенсации температурных расширений и осевых нагрузок на трубопровод реализуются в стандартных типоразмерах. Возможно изготовление деталей по индивидуальным параметрам заказчика.

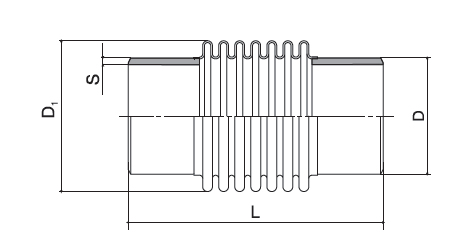

| Условное обозначение | Условный диаметр | Размеры | Осевой ход 1000 циклов | Осевой ход 50 циклов | Осевой ход 5000 циклов | Коэффициент местного сопротивления | Эффективная площадь | Жесткость | Масса | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | D | S | D1 | L | ±λ | ±λ | ±λ | ξ | Sэф | Сλ | G | |
| мм | мм | мм | мм | мм | мм | мм | мм | см2 | Н/мм | кг | ||
| ОПН-2,5-250-160 | 250 | 273 | 7,0 | 317 | 599 | 50 | 80 | 24,0 | 0,103 | 680 | 175 | 23 |
| ОПН-2,5-300-180 | 300 | 325 | 7,0 | 371 | 617 | 60 | 90 | 27,0 | 0,087 | 960 | 160 | 28 |
| ОПН-2,5-350-180 | 350 | 377 | 7,0 | 432 | 632 | 65 | 90 | 27,0 | 0,129 | 1269 | 160 | 29 |
| ОПН-2,5-400-190 | 400 | 426 | 7,0 | 485 | 648 | 70 | 95 | 28,5 | 0,113 | 1575 | 145 | 37 |
| ОПН-2,5-500-200 | 500 | 530 | 8,0 | 600 | 661 | 85 | 100 | 30,0 | 0,093 | 2444 | 203 | 57 |
| ОПН-2,5-600-200 | 600 | 630 | 8,0 | 706 | 697 | 90 | 100 | 30,0 | 0,080 | 3419 | 184 | 70 |
| ОПН-2,5-700-210 | 700 | 720 | 8,0 | 797 | 678 | 95 | 105 | 31,5 | 0,060 | 4363 | 190 | 85 |
| ОПН-2,5-800-210 | 800 | 820 | 8,0 | 911 | 706 | 95 | 105 | 31,5 | 0,057 | 5745 | 174 | 100 |
| ОПН-2,5-900-210 | 900 | 920 | 10,0 | 1015 | 685 | 95 | 105 | 31,5 | 0,045 | 7182 | 257 | 127 |
| ОПН-2,5-1000-220 | 1000 | 1020 | 10,0 | 1117 | 700 | 95 | 110 | 33,0 | 0,040 | 8638 | 231 | 143 |
| ОПН-2,5-1200-220 | 1200 | 1220 | 12,0 | 1319 | 700 | 95 | 110 | 33,0 | 0,040 | 12246 | 277 | 220 |
| ОПН-2,5-1400-220 | 1400 | 1420 | 14,0 | 1522 | 700 | 95 | 110 | 33,0 | 0,040 | 16600 | 322 | 258 |
Сильфонные узлы играют ключевую роль в эксплуатации магистралей, поэтому важно приобретать комплектующие для трубопроводов у надежных производителей. Компания «ПРОМ-МЕТ» соблюдает требования отраслевого стандарта, использует качественные сертифицированные материалы и проводит испытания готовых изделий в соответствии с действующими ГОСТ. Чтобы купить осевые сильфоны ОПН PN, необходимо связаться с проектировщиком по телефону или электронной почте. Организуется оперативная доставка товара по России и в страны СНГ.
Наши специалисты помогут подобрать оптимальное решение для ваших задач
