Цена зависит от диаметра и давления
7-14 дней

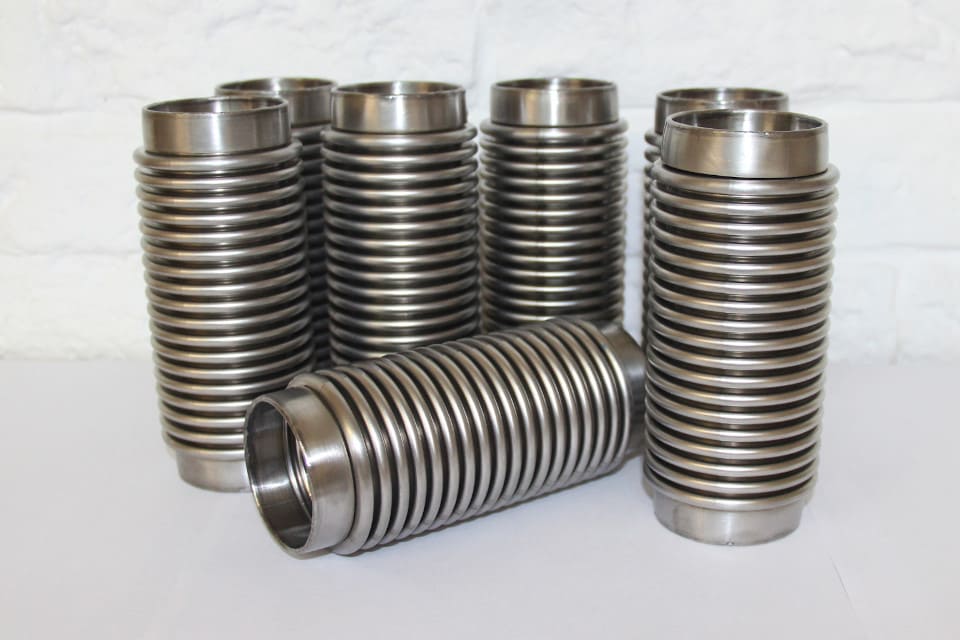

Осевые сильфонные компенсаторы ОПКР PN для трубопроводов – это детали, которые компенсируют осевые колебания длины участка труб, возникающие из-за колебания температур и прочих внешних факторов. Устройства ОПКР широко используются в тепловых сетях и ГВС, паропроводах при наземной прокладке, внутри помещений. Они незаменимы при подземной прокладке магистралей в тоннелях, проходных и непроходных каналах, тепловых камерах.

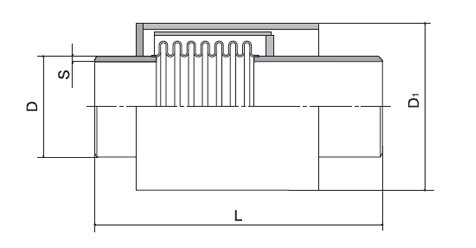

ТТрубопроводный компенсатор представляет собой конструкцию из металлической гофрированной оболочки, способной к растягиванию, сжиманию и изгибу. Для герметичного крепления на трубопровод устройство оснащено патрубком под приварку. Защита от загрязнений, механических повреждений и внешних воздействий сильфон комплектуется защитным кожухом. При необходимости осевой компенсатор может иметь обечайку. Она предохраняет сильфонную трубку от износа и понижает сопротивление гидравлического тракта.
Монтаж осевого компенсатора ОПКР PN производится на прямолинейных участках между неподвижными промежуточными или концевыми опорами. Установка осуществляется с учетом направления движения транспортируемой среды. От правильного выбора комплектующего элемента будет зависеть стабильность работы системы и защита от деформаций.
Осевые сильфонные компенсаторы ОПКР PN играют важную роль в работе трубопроводной системы. Поэтому важно использовать сертифицированную продукцию с гарантией завода-изготовителя. Правильно подобранный осевой сильфон заберет на себя большую часть нагрузки, возникающей от теплового расширения. Долговечный качественный элемент трубопровода из нержавеющей стали может использоваться на любом участке магистрали, отличается герметичностью и компактностью.
| Условное обозначение | Условный диаметр | Размеры | Осевой ход 50 циклов | Осевой ход 5000 циклов | Коэффициент местного сопротивления | Эффективная площадь | Жесткость | Масса | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | D | S | D1 | L | ±λ | ±λ | ξ | Sэф | Сλ | G | |
| мм | мм | мм | мм | мм | мм | мм | см2 | Н/мм | кг | ||
| ОПКР-16-100-120 | 100 | 108 | 4,0 | 219 | 619 | 60 | 18,0 | 0,260 | 133 | 194 | 25 |
| ОПКР-16-125-130 | 125 | 133 | 4,0 | 245 | 625 | 65 | 19,5 | 0,220 | 190 | 299 | 31 |
| ОПКР-16-150-150 | 150 | 159 | 4,5 | 273 | 638 | 75 | 22,5 | 0,200 | 279 | 267 | 37 |
| ОПКР-16-200-160 | 200 | 219 | 6,0 | 340 | 744 | 80 | 24,0 | 0,115 | 452 | 349 | 57 |
| ОПКР-16-250-180 | 250 | 273 | 7,0 | 400 | 775 | 90 | 27,0 | 0,103 | 680 | 315 | 67 |
| ОПКР-16-300-190 | 300 | 325 | 7,0 | 455 | 790 | 95 | 28,5 | 0,087 | 960 | 289 | 117 |
| ОПКР-16-350-190 | 350 | 377 | 7,0 | 510 | 799 | 95 | 28,5 | 0,129 | 1269 | 360 | 139 |
| ОПКР-16-400-200 | 400 | 426 | 7,0 | 575 | 836 | 100 | 30,0 | 0,113 | 1575 | 391 | 175 |
| ОПКР-16-500-210 | 500 | 530 | 8,0 | 686 | 827 | 105 | 31,5 | 0,093 | 2444 | 608 | 323 |
| ОПКР-16-600-220 | 600 | 630 | 8,0 | 820 | 890 | 110 | 33,0 | 0,080 | 3419 | 613 | 340 |
| ОПКР-16-700-220 | 700 | 720 | 8,0 | 920 | 1003 | 110 | 33,0 | 0,060 | 4363 | 698 | 488 |
| ОПКР-16-800-240 | 800 | 820 | 8,0 | 1020 | 1046 | 120 | 36,0 | 0,057 | 5745 | 637 | 562 |
| ОПКР-16-900-260 | 900 | 920 | 10,0 | 1120 | 1039 | 130 | 39,0 | 0,045 | 7182 | 706 | 727 |
| ОПКР-16-1000-260 | 1000 | 1020 | 10,0 | 1320 | 1071 | 130 | 39,0 | 0,040 | 8638 | 872 | 901 |
| ОПКР-16-1200-260 | 1200 | 1220 | 12,0 | 1420 | 1071 | 130 | 39,0 | 0,040 | 12246 | 1044 | 1125 |
| ОПКР-16-1400-260 | 1400 | 1420 | 14,0 | 1620 | 1077 | 130 | 39,0 | 0,040 | 16600 | 1295 | 1334 |
Компания «ПРОМ-МЕТ» предлагает купить осевые сильфонные компенсаторы с доставкой напрямую от производителя без посредников. Всегда в наличии изделия стандартных типоразмеров. Возможно изготовление трубопроводной арматуры, металлоконструкций, переходов, отводов, фитингов, тройников по ТЗ заказчика. Для заказа стальных сильфонов необходимо связаться с отделом продаж «ПРОМ-МЕТ» по телефону или направить заявку по электронной почте.
Наши специалисты помогут подобрать оптимальное решение для ваших задач
