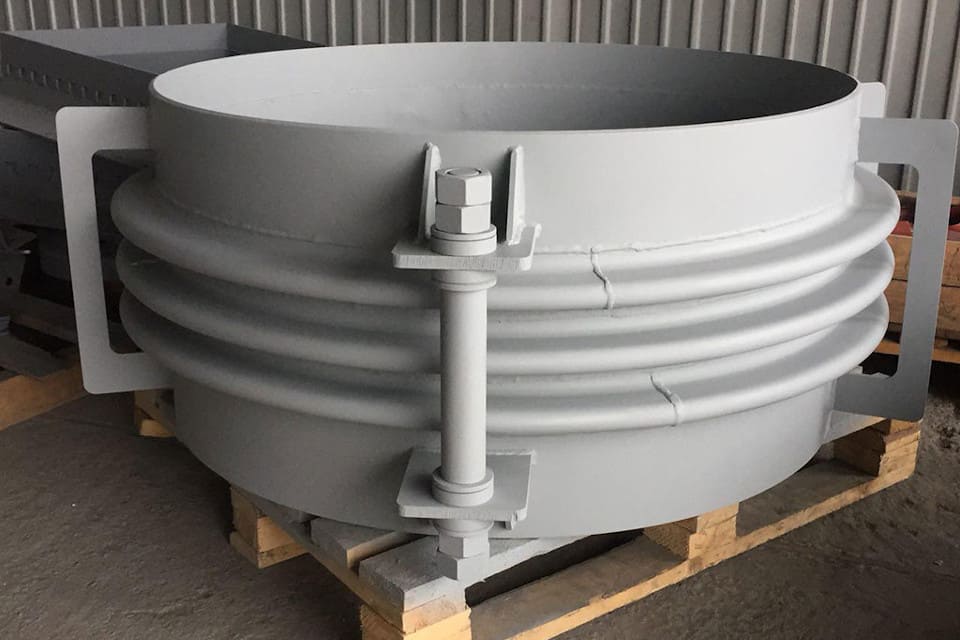

Name: Линзовые компенсаторы
Price: 18000 RUB
Availability: InStock

Линзовые компенсаторы - это устройства для компенсации температурных деформаций в трубопроводных системах. Компенсаторы состоят из линз, соединенных между собой, что обеспечивает высокую компенсирующую способность. Основные преимущества:

• Высокая компенсирующая способность
• Простота конструкции
• Надежность в работе
• Широкий диапазон температур
• Соответствие ГОСТ

Компенсатор линзовый – это конструкция из компенсаторов в форме линзы. Благодаря их использованию на трубопроводе не происходит прорывов, деформаций и аварийных ситуаций. Элемент состоит из двух или трех линз, расположенных последовательно. Каждая из них принимает на себя определенную нагрузку. Стекла, находящиеся внутри, понижают давление жидкой среды, транспортируемой по трубам. Фитинги, расположенные нижней стороне каждой линзы, отвечают за эффективный дренаж.

Особенности использования

Специальные линзовые компенсаторы блокируют осевые смещения, исключают риски и снижают нагрузки на сварные соединения трубопроводов. Детали состоят из корпуса, одной или нескольких линз. Конструкция соединяется воедино сваркой. Для пролонгированной эксплуатации элемент комплектуется защитным кожухом, защитным экраном и дренажной трубкой для конденсата.

При нагревании и возникновении усилия на сжатие конденсатора линзы сжимаются. Механическое напряжение аккумулируется. Охлаждаясь, трубопровод укорачивается, линзовый компенсатор растягивается и принимает исходное состояние. Линзовая система принимает на себя продольные смещения и таким образом предотвращает смещения неподвижных опори участков трубы.

В зависимости от назначения на трубопроводной магистрали могут использоваться прямоугольные, угловые, осевые или круглые линзовые компенсаторы. Они широко применяются при обустройстве магистралей в металлургии, авиастроении, нефтегазовой, химической, нефтеперерабатывающей и энергетической промышленности. Они не подходят для использования на трубопроводах с повышенными показателями давления и низкими параметрами выравнивающего эффекта при удлинении.

Номенклатура

Компенсатор линзовый осевой ОСТ (однолинзовый)

Исполнение №1

Исполнение №2

Обозначение компенсатора	Давление условное , Ру, Мпа. (кгс/см2)	Проход условный, Dy	Dh	D	L	S	S1	Компенсирующая способность, мм	Жесткость линзы на сжатие, кН/см	Эффективная площадь, м2
01 ОСТ 34-10-569	0,6 (6)	100	108	259	365	4	2,5	5	12,85	0,025
02	0,6 (6)	125	133	284	365	4	2,5	5	14,60	0,033
03	0,6 (6)	150	159	309	365	5	2,5	5	16,45	0,041
04	0,6 (6)	200	219	369	365	7	2,5	5	20,70	0,065
05	0,6 (6)	250	273	422	365	8	2,5	5,5	24,60	0,091
06	0,6 (6)	300	325	473	365		2,5	5,5	28,40	0,121
07	0,6 (6)	350	377	525	365	9	2,5	5,5	32,15	0,155
08	0,6 (6)	400	426	575	365	9	2,5	5,5	35,70	0,193
09	0,6 (6)	450	478	627	365	7	2,5	5,5	39,50	0,235
10	0,6 (6)	500	530	679	365	8	2,5	5,5	43,30	0,282
11	0,6 (6)	600	630	779	365	8	2,5	5,5	50,60	0,385
12	0,6 (6)	700	720	869	365	8	2,5	5,5	57,10	0,490
13	0,6 (6)	800	820	967	365	9	2,5	5,5	64,40	0,623
14	0,6 (6)	900	920	1067	365	10	2,5	5,5	71,70	0,771
15	0,6 (6)	1000	1020	1167	465	10	2,5	5,5	79,00	0,934
16	0,6 (6)	1200	1220	1368	465	11	3	5,5	165,00	1,308
17	0,6 (6)	1400	1420	1568	465	14	3	5,5	190,00	1,745
18	0,6 (6)	1600	1620	1768	565	14	3	5,5	216,00	2,240
19	0,6 (6)	1800	1820	1968	565	10	3	5,5	241,70	2,800
20	0,6 (6)	2000	2040	2188	565	10	3	5,5	269,90	3,490
21	0,6 (6)	2200	2240	2388	565	12	3	5,5	295,40	4,190
22	1,0 (10)	100	108	260	365	4	3	4	22,55	0,025
23	1,0 (10)	125	133	285	365	4	3	4	25,65	0,033
24	1,0 (10)	150	159	310	365	5	3	4	28,90	0,041
25	1,0 (10)	200	219	370	365	7	3	4	36,40	0,065
26	1,0 (10)	250	273	423	365	8	3	4	43,25	0,091
27	1,0 (10)	300	325	474	365	8	3	4	49,90	0,121
28	1,0 (10)	350	377	526	365	9	3	4	55,50	0,155
29	1,0 (10)	400	426	576	365	9	3	4	62,70	0,193
30	1,0 (10)	450	478	628	365	7	3	4	69,40	0,235
31	1,0 (10)	500	530	680	365	8	3	4	76,00	0,282
32	1,0 (10)	600	630	780	365	8	3	4	88,90	0,385
33	1,0 (10), 1,6 (16)	700	720	872	365	8	4	3,5	246,00	0,490
34	1,0 (10), 1,6 (16)	800	820	970	365	9	4	3,5	278,00	0,623
35	1,0 (10), 1,6 (16)	900	920	1070	365	10	4	3,5	309,00	0,771
36	1,0 (10), 1,6 (16)	1000	1020	1170	465	10	4	3,5	341,00	0,934
37	1,0 (10), 1,6 (16)	1200	1220	1370	465	11	4	3,5	404,00	1,308
38	1,0 (10), 1,6 (16)	1400	1420	1570	465	14	4	3,5	467,00	1,745
39	1,6 (16)	100	108	262	365	4	4	3	55,20	0,025
40	1,6 (16)	125	133	287	365	4	4	3	62,75	0,033
41	1,6 (16)	150	159	312	365	5	4	3	70,70	0,041
42	1,6 (16)	200	219	372	365	7	4	3	8920	0,065
43	1,6 (16)	250	273	425	365	8	4	3	106,00	0,091
44	1,6 (16)	300	325	476	365	8	4	3	122,20	0,121
45	1,6 (16)	350	377	528	365	9	4	3	138,45	0,155
46	1,6 (16)	400	426	578	365		4	3,5	154,00	0,193
47	1,6 (16)	450	478	630	365	7	4	3,5	170,00	0,235
48	1,6 (16)	500	530	682	365	8	4	3,5	186,00	0,282
49	1,6 (16)	600	630	782	365	8	4	3,5	218,00	0,385

Компенсатор линзовый осевой ОСТ (двухлинзовый)

Исполнение №1

Исполнение №2

Обозначение компенсатора	Давление условное , Ру, Мпа (кгс/см2)	Проход условный, Dy	Dh	D	L	S	S1	Компенсирующая способность, мм	Жесткость линзы на сжатие, кН/см	Эффективная площадь, м2
01 ОСТ 34-10-570	0,6 (6)	100	108	259	428	4	2,5	10	12,85	0,025
2	0,6 (6)	125	133	284	428	4	2,5	10	14,6	0,033
3	0,6 (6)	150	159	309	428	5	2,5	10	16,45	0,041
4	0,6 (6)	200	219	369	428	7	2,5	10	20,7	0,065
5	0,6 (6)	250	273	422	428	8	2,5	11	24,6	0,091
6	0,6 (6)	300	325	473	428	8	2,5	11	28,4	0,121
7	0,6 (6)	350	377	525	428	9	2,5	11	32,15	0,155
8	0,6 (6)	400	426	575	428	9	2,5	11	35,7	0,193
9	0,6 (6)	450	478	627	428	7	2,5	11	39,5	0,235
10	0,6 (6)	500	530	679	428	8	2,5	11	43,3	0,282
11	0,6 (6)	600	630	779	428	8	2,5	11	50,6	0,385
12	0,6 (6)	700	720	869	428	8	2,5	11	57,1	0,49
13	0,6 (6)	800	820	967	428	9	2,5	11	64,4	0,623
14	0,6 (6)	900	920	1067	428	10	2,5	11	71,7	0,771
15	0,6 (6)	1000	1020	1167	528	10	2,5	11	79	0,934
16	0,6 (6)	1200	1220	1368	528	11	3	11	165	1,308
17	0,6 (6)	1400	1420	1568	528	14	3	11	190	1,745
18	0,6 (6)	1600	1620	1768	628	14	3	11	216	2,24
19	0,6 (6)	1800	1820	1968	628	10	3	11	241,7	2,8
20	0,6 (6)	2000	2040	2188	628	10	3	11	269,9	3,49
21	0,6 (6)	2200	2240	2388	628	12	3	11	295,4	4,19
22	1,0 (10)	100	108	260	428	4	3	8	22,55	0,025
23	1,0 (10)	125	133	285	428	4	3	8	25,65	0,033
24	1,0 (10)	150	159	310	428	5	3	8	28,9	0,041
25	1,0 (10)	200	219	370	428	7	3	8	36,4	0,065
26	1,0 (10)	250	273	423	428	8	3	8	43,25	0,091
27	1,0 (10)	300	325	474	428	8	3	8	49,9	0,121
28	1,0 (10)	350	377	526	428	9	3	8	55,5	0,155
29	1,0 (10)	400	426	576	428	9	3	8	62,7	0,193
30	1,0 (10)	450	478	628	428	7	3	8	69,4	0,235
31	1,0 (10)	500	530	680	428	8	3	8	76	0,282
32	1,0 (10)	600	630	780	428	8	3	8	88,9	0,385
33	1,0 (10), 1,6 (16)	700	720	872	428	8	4	8	246	0,49
34	1,0 (10), 1,6 (16)	800	820	970	428	9	4	8	278	0,623
35	1,0 (10), 1,6 (16)	900	920	1070	428	10	4	8	309	0,771
36	1,0 (10), 1,6 (16)	1000	1020	1170	528	10	4	8	341	0,934
37	1,0 (10), 1,6 (16)	1200	1220	1370	528	11	4	8	404	1,308
38	1,0 (10), 1,6 (16)	1400	1420	1570	528	14	4	8	467	1,745
39	1,6 (16)	100	108	262	428	4	4	6	55,2	0,025
40	1,6 (16)	125	133	287	428	4	4	6	62,75	0,033
41	1,6 (16)	150	159	312	428	5	4	6	70,7	0,041
42	1,6 (16)	200	219	372	428	7	4	6	89,2	0,065
43	1,6 (16)	250	273	425	428	8	4	6	106	0,091
44	1,6 (16)	300	325	476	428	8	4	6	122,2	0,121
45	1,6 (16)	350	377	528	428	9	4	6	138,45	0,155
46	1,6 (16)	400	426	578	428	9	4	7	154	0,193
47	1,6 (16)	450	478	630	428	7	4	7	170	0,235
48	1,6 (16)	500	530	682	428	8	4	7	186	0,282
49	1,6 (16)	600	630	782	428	8	4	7	218	0,385

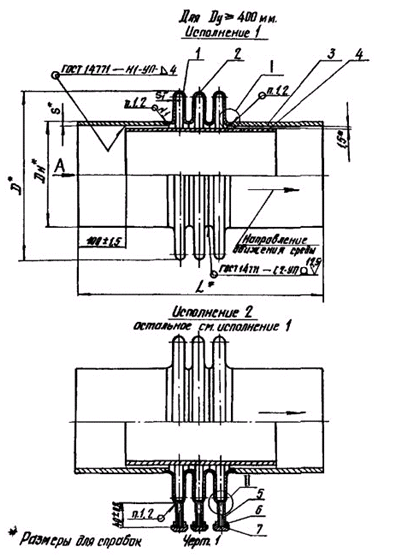

Компенсатор линзовый осевой ОСТ (трехлинзовый)

Обозначение компенсатора	Давление условное , Ру, Мпа (кгс/см2)	Проход условный, Dy	Dh	D	L	S	S1	Компенсирующая способность, мм	Жесткость линзы на сжатие, кН/см	Эффективная площадь, м2
01 ОСТ 34-10-571	0,6 (6)	100	108	259	492	4	2,5	15	12,85	0,025
2	0,6 (6)	125	133	284	492	4	2,5	15	14,6	0,033
3	0,6 (6)	150	159	309	492	5	2,5	15	16,45	0,041
4	0,6 (6)	200	219	369	492	7	2,5	15	20,7	0,065
5	0,6 (6)	250	273	422	492	8	2,5	16,5	24,6	0,091
6	0,6 (6)	300	325	473	492	8	2,5	16,5	28,4	0,121
7	0,6 (6)	350	377	525	492	9	2,5	16,5	32,15	0,155
8	0,6 (6)	400	426	575	492	9	2,5	16,5	35,7	0,193
9	0,6 (6)	450	478	627	492	7	2,5	16,5	39,5	0,235
10	0,6 (6)	500	530	679	492	8	2,5	16,5	43,3	0,282
11	0,6 (6)	600	630	779	492	8	2,5	16,5	50,6	0,385
12	0,6 (6)	700	720	869	492	8	2,5	16,5	57,1	0,49
13	0,6 (6)	800	820	967	492	9	2,5	16,5	64,4	0,623
14	0,6 (6)	900	920	1067	492	10	2,5	16,5	71,7	0,771
15	0,6 (6)	1000	1020	1167	592	10	2,5	16,5	79	0,934
16	0,6 (6)	1200	1220	1368	592	11	3	16,5	165	1,308
17	0,6 (6)	1400	1420	1568	592	14	3	16,5	190	1,745
18	0,6 (6)	1600	1620	1768	692	14	3	16,5	216	2,24
19	0,6 (6)	1800	1820	1968	692	10	3	16,5	241,7	2,8
20	0,6 (6)	2000	2040	2188	692	10	3	16,5	269,9	3,49
21	0,6 (6)	2200	2240	2388	692	12	3	16,5	295,4	4,19
22	1,0 (10)	100	108	260	492	4	3	12	22,55	0,025
23	1,0 (10)	125	133	285	492	4	3	12	25,65	0,033
24	1,0 (10)	150	159	310	492	5	3	12	28,9	0,041
25	1,0 (10)	200	219	370	492	7	3	12	36,4	0,065
26	1,0 (10)	250	273	423	492	8	3	12	43,25	0,091
27	1,0 (10)	300	325	474	492	8	3	12	49,9	0,121
28	1,0 (10)	350	377	526	492	9	3	12	55,5	0,155
29	1,0 (10)	400	426	576	492	9	3	12	62,7	0,193
30	1,0 (10)	450	478	628	492	7	3	12	69,4	0,235
31	1,0 (10)	500	530	680	492	8	3	12	76	0,282
32	1,0 (10)	600	630	780	492	8	3	12	88,9	0,385
33	1,0 (10), 1,6 (16)	700	720	872	492	8	4	10,5	246	0,49
34	1,0 (10), 1,6 (16)	800	820	970	492	9	4	10,5	278	0,623
35	1,0 (10), 1,6 (16)	900	920	1070	492	10	4	10,5	309	0,771
36	1,0 (10), 1,6 (16)	1000	1020	1170	592	10	4	10,5	341	0,934
37	1,0 (10), 1,6 (16)	1200	1220	1370	592	11	4	10,5	404	1,308
38	1,0 (10), 1,6 (16)	1400	1420	1570	592	14	4	10,5	467	1,745
39	1,6 (16)	100	108	262	492	4	4	9	55,2	0,025
40	1,6 (16)	125	133	287	492	4	4	9	62,75	0,033
41	1,6 (16)	150	159	312	492	5	4	9	70,7	0,041
42	1,6 (16)	200	219	372	492	7	4	9	89,2	0,065
43	1,6 (16)	250	273	425	492	8	4	9	106	0,091
44	1,6 (16)	300	325	476	492	8	4	9	122,2	0,121
45	1,6 (16)	350	377	528	492	9	4	9	138,45	0,155
46	1,6 (16)	400	426	578	492	9	4	10,5	154	0,193
47	1,6 (16)	450	478	630	492	7	4	10,5	170	0,235
48	1,6 (16)	500	530	682	492	8	4	10,5	186	0,282
49	1,6 (16)	600	630	782	492	8	4	10,5	218	0,385

Компенсатор линзовый осевой ОСТ (четырехлинзовый)

Исполнение №1

Исполнение №2

Обозначение компенсатора	Давление условное , Ру, Мпа (кгс/см2)	Проход условный, Dy	Dh	D	L	S	S1	Компенсирующая способность, мм	Жесткость линзы на сжатие, кН/см	Эффективная площадь, м2
01 ОСТ 34-10-572	0,6 (6)	100	108	259	556	4	2,5	20	12,85	0,025
2	0,6 (6)	125	133	284	556	4	2,5	20	14,6	0,033
3	0,6 (6)	150	159	309	556	5	2,5	20	16,45	0,041
4	0,6 (6)	200	219	369	556	7	2,5	20	20,7	0,065
5	0,6 (6)	250	273	422	556	8	2,5	22	24,6	0,091
6	0,6 (6)	300	325	473	556	8	2,5	22	28,4	0,121
7	0,6 (6)	350	377	525	556	9	2,5	22	32,15	0,155
8	0,6 (6)	400	426	575	556	9	2,5	22	35,7	0,193
9	0,6 (6)	450	478	627	556	7	2,5	22	39,5	0,235
10	0,6 (6)	500	530	679	556	8	2,5	22	43,3	0,282
11	0,6 (6)	600	630	779	556	8	2,5	22	50,6	0,385
12	0,6 (6)	700	720	869	556	8	2,5	22	57,1	0,49
13	0,6 (6)	800	820	967	556	9	2,5	22	64,4	0,623
14	0,6 (6)	900	920	1067	556	10	2,5	22	71,7	0,771
15	0,6 (6)	1000	1020	1167	656	10	2,5	22	79	0,934
16	0,6 (6)	1200	1220	1368	656	11	3	22	165	1,308
17	0,6 (6)	1400	1420	1568	656	14	3	22	190	1,745
18	0,6 (6)	1600	1620	1768	756	14	3	22	216	2,24
19	0,6 (6)	1800	1820	1968	756	10	3	22	241,7	2,8
20	0,6 (6)	2000	2040	2188	756	10	3	22	269,9	3,49
21	0,6 (6)	2200	2240	2388	756	12	3	22	295,4	4,19
22	1,0 (10)	100	108	260	556	4	3	16	22,55	0,025
23	1,0 (10)	125	133	285	556	4	3	16	25,65	0,033
24	1,0 (10)	150	159	310	556	5	3	16	28,9	0,041
25	1,0 (10)	200	219	370	556	7	3	16	36,4	0,065
26	1,0 (10)	250	273	423	556	8	3	16	43,25	0,091
27	1,0 (10)	300	325	474	556	8	3	16	49,9	0,121
28	1,0 (10)	350	377	526	556	9	3	16	55,5	0,155
29	1,0 (10)	400	426	576	556	9	3	16	62,7	0,193
30	1,0 (10)	450	478	628	556	7	3	16	69,4	0,235
31	1,0 (10)	500	530	680	556	8	3	16	76	0,282
32	1,0 (10)	600	630	780	556	8	3	16	88,9	0,385
33	1,0 (10), 1,6 (16)	700	720	872	556	8	4	14	246	0,49
34	1,0 (10), 1,6 (16)	800	820	970	556	9	4	14	278	0,623
35	1,0 (10), 1,6 (16)	900	920	1070	556	10	4	14	309	0,771
36	1,0 (10), 1,6 (16)	1000	1020	1170	656	10	4	14	341	0,934
37	1,0 (10), 1,6 (16)	1200	1220	1370	656	11	4	14	404	1,308
38	1,0 (10), 1,6 (16)	1400	1420	1570	656	14	4	14	467	1,745
39	1,6 (16)	100	108	262	556	4	4	12	55,2	0,025
40	1,6 (16)	125	133	287	556	4	4	12	62,75	0,033
41	1,6 (16)	150	159	312	556	5	4	12	70,7	0,041
42	1,6 (16)	200	219	372	556	7	4	12	89,2	0,065
43	1,6 (16)	250	273	425	556	8	4	12	106	0,091
44	1,6 (16)	300	325	476	556	8	4	12	122,2	0,121
45	1,6 (16)	350	377	528	556	9	4	12	138,45	0,155
46	1,6 (16)	400	426	578	556	9	4	14	154	0,193
47	1,6 (16)	450	478	630	556	7	4	14	170	0,235
48	1,6 (16)	500	530	682	556	8	4	14	186	0,282
49	1,6 (16)	600	630	782	556	8	4	14	218	0,385

Заказать компенсаторы линзовые

Компания «ПРОМ-МЕТ» предлагает выгодно купить линзовые компенсаторы, произведенные по передовым технологиям с использованием сертифицированных материалов.

Покупателям гарантируется:

высокое качество сырья;
полное соответствие требованиям ГОСТ;
большой выбор модификаций и типоразмеров;
гарантия завода-изготовителя;
доступные цены.

Специалисты компании помогут определиться с типом товара в зависимости от параметров трубопровода. Для согласования деталей и оформления заказа необходимо связаться с отделом продаж по телефону, электронной почте или через сайт.

Линзовые компенсаторы

Особенности использования

Номенклатура

Компенсатор линзовый осевой ОСТ (однолинзовый)

Компенсатор линзовый осевой ОСТ (двухлинзовый)

Компенсатор линзовый осевой ОСТ (трехлинзовый)

Заказать компенсаторы линзовые

Похожие продукты

Сильфонные компенсаторы 2КСО PN

Компенсаторы сильфонные СКУ ППУ

Универсальные сильфонные компенсаторы НОФН PN

Нужна консультация по компенсаторам?
